[mohamedalikahli]

السلام غليكم
لو سمحتم يا شباب اريد شرح عن كيفية توصيل الترانزستور مع البيك لتشغيل اجهزة تعمل علي جهد اعلي من 5 فولت و كيفية حساب RB
و اكون مشكور لكم

[khaled maitah]

السلام عليكم

ببساطه اخي العزيز
يمكن استخدام الترانزيستور لتشغير موتور مثلا كما يلي :

B----> الى ال PIC

c-----> نوصله مع الموتور والطرف الاخر من الموتر نوصله مع 9 فولت مثلا
كما ونوصل عادتا دايود على التوازي مع الموتور

E-----> مع ال GRN

أما بخصوص المقاومه RB نحسبها كما يلي
أولا نكون عارفين التيار Ic وهو التيار اللازم يشغل الموتور
وكمان نكون عارفين قيمة B الخاصه بالترانزستور
ومنها
IB=IC/B
اذا
RB=(5-0.7)/IB

أتمنا ان يكون الشرح وافي

[fathi-mohmed]

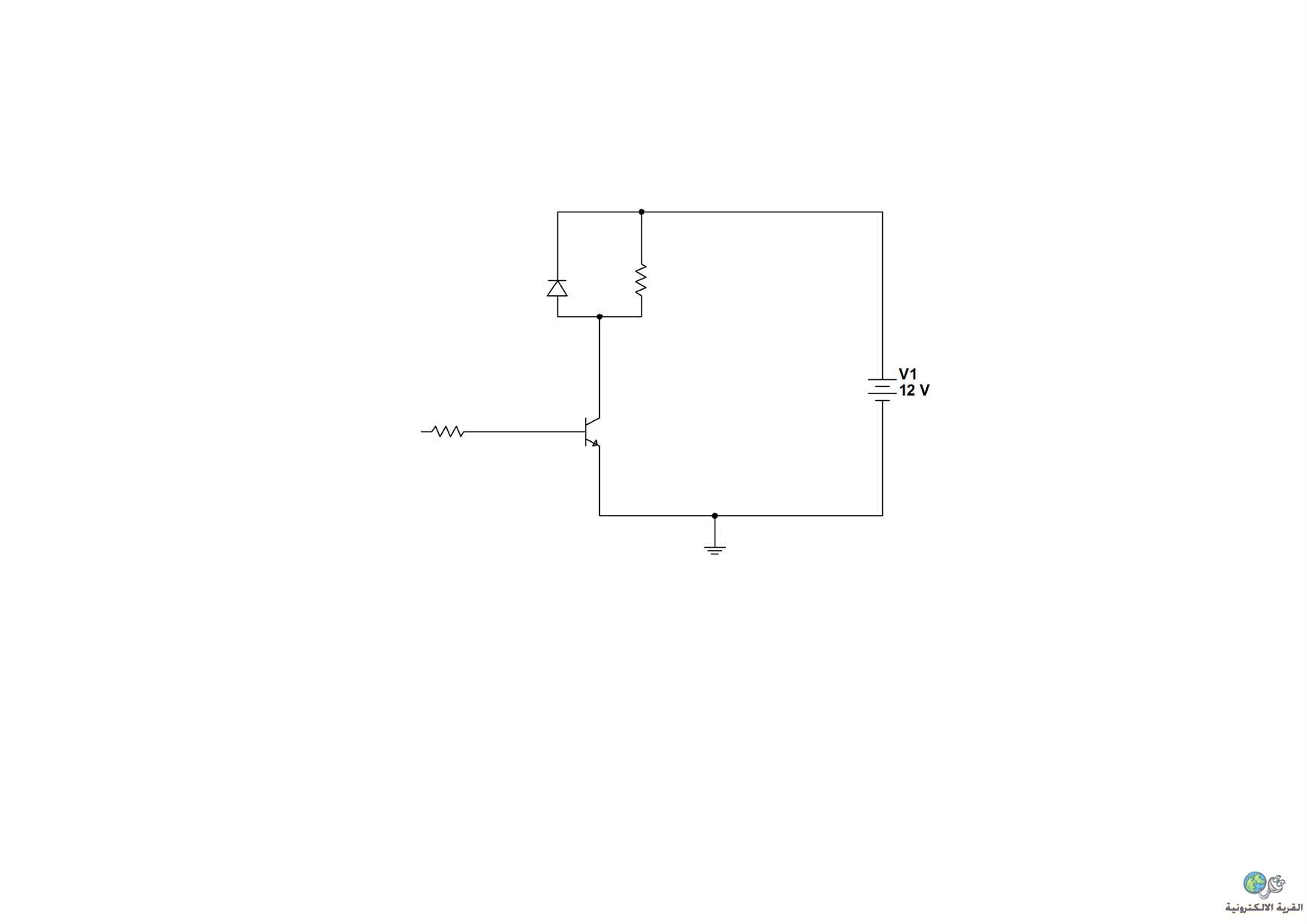

زي ما في الددايرة كدة
السيلكون واصل مع الحمل (المقاومه)
الترانزستور بتختارة علي حسب التيار والفولت المسحوب في الحمل ويستحسن يكون 2او 3 اضعاف المسحوب
المقاومة المتصله بالقاعدة بتكون متصلة بالبيك وقيمتها زي ماحسبهالك الاخ خالد

[guidance]

السلام عليكم اخي العزيز احب ان اخبرك انه اذا كنت تحتاج شيء يمرر فولت اكبر من 5 ويكون قوي فعليك بالريلاي اما اذا كنت محتاج تفصل وتشغل بسرعه عاليه فالجاء للترنزيستور بس خلي الريلاي هو اختيارك الاول علشان الترنزستروات الي تتحمل فولت وتيار عالي سعرها اغلي كتير من الريلاي اتمنا اكون اضفتلك معلومه والله الموفق

[Imozar]

اقتباس المشاركة الأصلية كتبت بواسطة guidance السلام عليكم اخي العزيز احب ان اخبرك انه اذا كنت تحتاج شيء يمرر فولت اكبر من 5 ويكون قوي فعليك بالريلاي اما اذا كنت محتاج تفصل وتشغل بسرعه عاليه فالجاء للترنزيستور بس خلي الريلاي هو اختيارك الاول علشان الترنزستروات الي تتحمل فولت وتيار عالي سعرها اغلي كتير من الريلاي اتمنا اكون اضفتلك معلومه والله الموفق

أخي تشغيل ريلاي بالمتحكم يحتاج هو نفسه الى ترانزيستور .

[mohamedalikahli]

اقتباس المشاركة الأصلية كتبت بواسطة khaled maitah السلام عليكم ببساطه اخي العزيز يمكن استخدام الترانزيستور لتشغير موتور مثلا كما يلي : B----> الى ال PIC c-----> نوصله مع الموتور والطرف الاخر من الموتر نوصله مع 9 فولت مثلا كما ونوصل عادتا دايود على التوازي مع الموتور E-----> مع ال GRN أما بخصوص المقاومه RB نحسبها كما يلي أولا نكون عارفين التيار Ic وهو التيار اللازم يشغل الموتور وكمان نكون عارفين قيمة B الخاصه بالترانزستور ومنها IB=IC/B اذا RB=(5-0.7)/IB أتمنا ان يكون الشرح وافي

اخي ما هي قيمة b التي ذكرتها؟

[mohamedalikahli]

up up up up up up

[moutcha]

السلام عليكم
اليك اخي هدا الدرس حول استعمال الترانزستور


http://www.up-00.com/?KKzQ
