[احمد فاروق سيد2]

السلام عليكم و رحمه الله و بركاته ..
النهارده بعرضلكوا الفقاسه بعد تحويرها و اصبحت شبه اوتوماتيك و ممكن تركيب الماتور و ستصبح اوتوماتيك
الشكر لله اولا و ابو احمد ثانيا و الاخوة الاعضاء فى مساعدتى على تجديد الفقاسه
و الفقاسه سعه 4 ادراج و كل درج 40 بيضه اى الفقاسه سعه 160 بيضه و اليكم الصور و اى سؤال انا حاضر اتفضلوا الصور............................................. ..







صوره الترموستات بالداخل :

[s.sultan]

بسم الله الرحمن الرحيم


تحية احترام


ماشاء عليك بالامكانيات البسيطه والمتوفره صنعتها
ان شاء الله ارك مصمم مفاقس ودواجن كبير ؟؟
والقادم احسن



ابو احمد

[امجد الفيلي]

الاخ الغالي احمد ابو شهاب ومن بعد اذن الاخ الغالي ابو احمد طبعا
عزيزي عندي بعض الملاحظات يرجى ان تقبلها مني
اولا تصميم المفقس فيه عدة اخطاء منها الفادحه
اولا مكان المروحه قريب جدا لجدار المفقس الخلفي مما يمنع المروحه من عمل تيار هواء جيد وقالبل للدوران
ثانيا فاصل حجرة تسخين الهواء محكم من الخلف مما لا يسمح للتيار الهوائي بالدوران داخل المفقس ويجعل اسفله مكان قتل حراري
ثالثا يجب ترك مجال في نهايه الدرج وبدايته للسماح للتيار الهوائي بالمرور او استخدام ارضيه مشبكه تسمح بمرور الهواء الساخن بين الادراج

وهذه صوره تحدد النقاط المذكروه سابقا

http://alghzil.com/kleeja/uploads/al...3293426151.jpg

اخي الغالي هاذه ملاحظاتي وكانت بنائا على ما رايت في الصور ارجو منك تقبلها بسعة صدر

اخوك امجد الفيلي ابو علي

[احمد فاروق سيد2]

اقتباس المشاركة الأصلية كتبت بواسطة امجد الفيلي الاخ الغالي احمد ابو شهاب ومن بعد اذن الاخ الغالي ابو احمد طبعا عزيزي عندي بعض الملاحظات يرجى ان تقبلها مني اولا تصميم المفقس فيه عدة اخطاء منها الفادحه اولا مكان المروحه قريب جدا لجدار المفقس الخلفي مما يمنع المروحه من عمل تيار هواء جيد وقالبل للدوران ثانيا فاصل حجرة تسخين الهواء محكم من الخلف مما لا يسمح للتيار الهوائي بالدوران داخل المفقس ويجعل اسفله مكان قتل حراري ثالثا يجب ترك مجال في نهايه الدرج وبدايته للسماح للتيار الهوائي بالمرور او استخدام ارضيه مشبكه تسمح بمرور الهواء الساخن بين الادراج وهذه صوره تحدد النقاط المذكروه سابقا http://alghzil.com/kleeja/uploads/al...3293426151.jpg اخي الغالي هاذه ملاحظاتي وكانت بنائا على ما رايت في الصور ارجو منك تقبلها بسعة صدر اخوك امجد الفيلي ابو علي

مشكور لردك و عادى نفيد بعضينا...
اولا: المروحه ليست ملتصقه بالجدار انها على بعد 10 سم من الجدار الخلفى و هذا يظهر لك بهذه الصوره بسبب زاويه التصوير....
ثانيا: كلامك صحيح ان الجزء الخاص بالتسخين مغلق من الخلف و منك نستفيد
ثالثا : لا افهم ما تقصد فان الدرج يجب ان يكون هكذا فى وضع التقليب بهذا الشكل يا ريت لو توضحلى هذه المعلومه

[s.sultan]

بسم الله الرحمن الرحيم

تحية احترام

ان هذه المفقسه ذات مجر واحد اي البيض كله بمستوى واحد
فان امر الحراره بسيط فقط دفع لها الهواء الدافئ وبصوره طبيعيه سوف
تتوزع الحراره بانتظام ؟؟

انا فكرت ان الغرفه الفوقيه هي خزان حراري مسيطره عليه
والمروحه تدفع الهواء الحار خارجه وليس لتدوير الهواء؟؟؟

فاذا فتحنا من الخلف المبدا سيختلف ونتحول من مبدا التبادل
الخامل الى التبادل الحراري الفعال ؟؟
وبهذا نحتاج لتغيير مكان المصابيح و حساس و الثرموستات
وعمل فسحه بين حمال البيض والبدن لتدوير الهواء؟

والاحسن قبل التغييرات افحص الحراره حول البيض واعلامنا

وفقكم الله


ابو احمد

[احمد فاروق سيد2]

بالفعل هذا ما كنت اقصده ابو احمد و هو دفع الهواء الساخن عن طريق المروحة الي جميع اجزاء الفقاسة و هذا اسهل طرق نقل الحرارة و بالفعل قمت بقياس الحرارة في كل اجزاء الدرج و وجدت انه في حاله تجانس حراري ولا توجد اي مشكله والحمد لله وياريت لو في حاجه توضحولي

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة احمد فاروق سيد2 بالفعل هذا ما كنت اقصده ابو احمد و هو دفع الهواء الساخن عن طريق المروحة الي جميع اجزاء الفقاسة و هذا اسهل طرق نقل الحرارة و بالفعل قمت بقياس الحرارة في كل اجزاء الدرج و وجدت انه في حاله تجانس حراري ولا توجد اي مشكله والحمد لله وياريت لو في حاجه توضحولي

بسم الله الرحمن الرحيم


تحية احترام

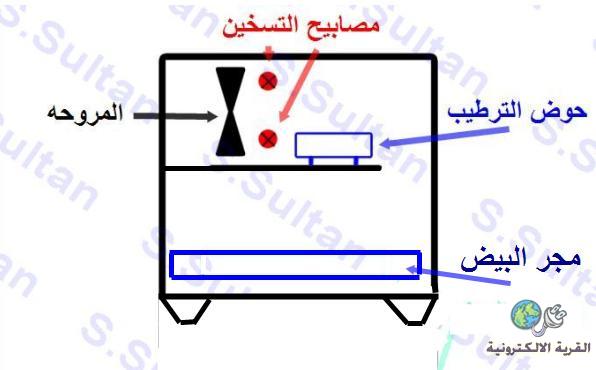

انا فهمت المفقسه كما في الصوره:-



صحية فقط اذا كانت:-
1- ذات مجر واحد للبيض ؟؟
2- التقليب بالدحرجه؟؟

اي جميع البيض بمستوى واحد؟؟

اما اذا كانت بمجرات بيض متعدده او تقليب افقي فيجب ان تكون كما يلي :-




والله اعلم


ابو احمد

[امجد الفيلي]

السلام عليكم اخوتي
الاخ ابو شهاب والاخ ابو احمد الغاليين
اخي احمد خل انكون موضوعيين انته لم تذكر ان المفقس هو لدرج واحد
وانما قلت المفقسه سعة 4 ادراج
يعني اني جمعت صور +معلومات انته ادرجته =استنتاج
فاذا كان مفقسك ذو درج واحد فالتصميم ما بيه اي اشكال ويعمل على الاستقرار الحراري
اما اذا كان مثل ما انته ذكرت ذو اربع ادراج فالتصميم لا يعمل
ويجب الاقتياد بصوره النموذج الثاني الذي ادرجه ابو احمد الغالي في رده
والسلام
اخوكم امجد الفيلي ابو علي
