هل هذه الدائره صحيحة

[ibrahim hatim]

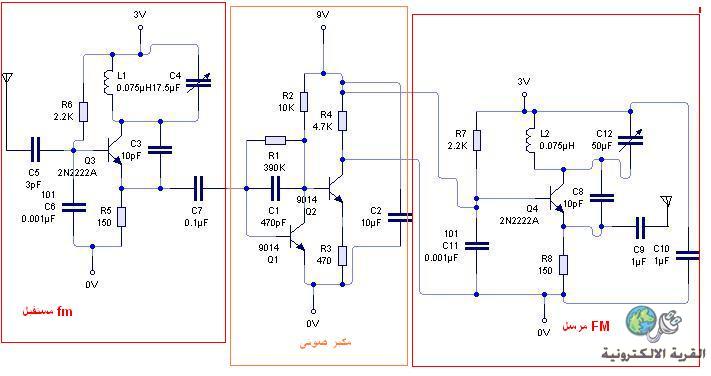

هل هذه الدائرة صحيحه فى تركيبها

الصندوق الاول من اليسار سيتقبل fm و يكشف موجه الصوت
الصندوق الوسطى يكبر الصوت
الصندوق الاخير يضمن الصوت فى الموجه الحامله

[ماجد عباس محمد]

المربع على اليسار قد يكبر موجة اف ام قليلاوقد يدخل منك فى مرحلة الإهتزاز و يعمل مذبذب ما لم تضبطه ليكون ما يسمى regenerative receiver ولكنه لا يكشف عن الصوت فكواشف تعيل التردد معروفة
الربط بين المرحلة الثانية و الثالة خطأ لأنه يسبب تشبع للترانزيستور رقم 4

لماذا لا تعتبر الأرضى "0Volt" متصل ببعضه و الربط من الخرج للدخل

الدائرة لا يوجد بها أى ضبط للمقدار فلو الصوت عالى سيعطل المذبذب ولا علاج له لذا يجب استخدام مقاومة متغيرة لضبط شدة الصوت
