السلام عليك

في الموضوع التالي:

المحركات وتحويلها إلى مولدات

كان لك مشاركة و هي :

نعم انا عملت واحدا منها حيث استخدمت محرك 7,5 حصان و محرك سيارة 4 سلندر . و عندما يصل التردد الى 50 هيرتز كان الجهد الخارج 185 فولت . و هو امر طبيعي . فصممت محولة ترفع الجهد من 185 الى 230 فولت . اما الان فالبلد يعج بالمولدات الصينية و تجد واحدة على الاقل في كل بيت عراقي ههههههه . تعرف ظروف الكهرباء في العراق .

فممكن ان تشرح لنا ما فعلت بهذا المحرك لتجعله مولدا بالرسم اذا كان مفصولا عن تيار المدينة

[حيدر علاج حسن]

توصل المحرك الكهربائي الى محرك بنزين او ديزل .
وتوصل ثلاث مكثفات دلتا مع اطراف المحرك قياس الواحدة 50 مايكرو .
الان عند تدوير المحرك الى سرعة 1500 دورة / دقيقة سنحصل على تردد 50 هيرتز لكن الجهد لن يكون 380 و هنا لو زيدنا السرعة سيرتفع الجهد لكن التردد ايضا سيرتفع و عليه يجب ان تبقى السرعة ثابته على 1500 .
ولحل مشكلة الجهد نوصل محولة رافعة تعمل على تعديل الجهد .
طبعا المحرك الكهربائي يجب ان يكون على توصيل ستار للحصول على جهد 220 فولت .

[asto]

هل اصل المكثفات مع المحرك

و بعد ذلك ناخذ تفريعات على شكل نجمي و من اين

ارجو توضيح هاتين النقطتين في التوصيل بالرسم


و س: عند استعمال محركات اقوى هل تكفي مكثفات 50 ميكرو فاراد

و هل يشترط ان يكون الفولط التشغيلي للمحرك 380


و س2 : هل نحتاج في النهاية الى منظم اذا اردنا وصل المولد مع التلفاز مثلا

[asto]

ممكن الرد يا اخي

[حيدر علاج حسن]

و الله يا اخي لم احصل على برنامج لرسم المحرك و المكثفات معا ..

قلنا المحرك يجب ان يكون توصيله نجمي و بذلك سيخرج منه 3 اطراف هي الفيزات و طرف رابع هو المحايد ...
المكثفات توصيلها مثلثي و توصل اطراف المثلث الى الفيزات الثلاثة للمحرك .
الاحمال ايضا توصل الى نفس اطراف المحرك و حسب نوعها
الاحادية الطور تأخذ فيز واحد و نيوترال .
و الثلاثية الطور توصل الى الفيزات الثلاثة معا ..

المحرك 7,5 حصان نستخدم معه هذه القيم للمكثفات و هذا ناتج من التجربة و الخطأ . فعند استخدام محرك اخر تحتاج الى ان تجرب مكثفات اخرى الى ان تحصل على الجهد المطلوب لان المكثفات ستعمل على توليد تيار الاثارة ...
الجهد الخارج سيكون مقارب للجهد التشغيلي للمحرك ..
اعتقد ان معظم اجهزة التلفاز تعمل على مدى واسع من الجهود (110 - 240) فولت و عليه فان هذه الاجهزة لا تحتاج الى منظم جهد ..

[asto]

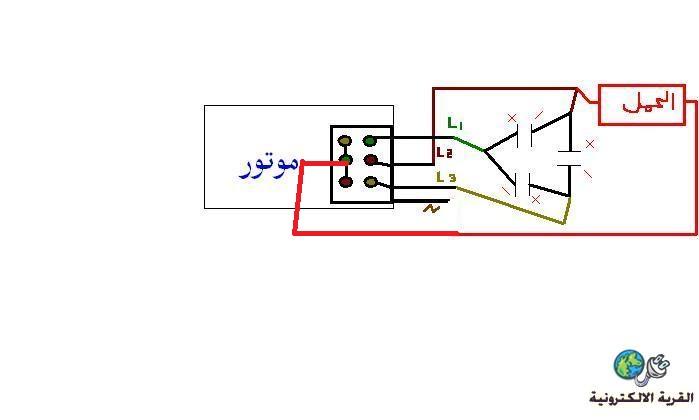

اتقصد هكذا كما في الصورة التالية :



مع التأكد من اقطاب المكثفات

[حيدر علاج حسن]

نعم هذا التوصيل صحيح ..

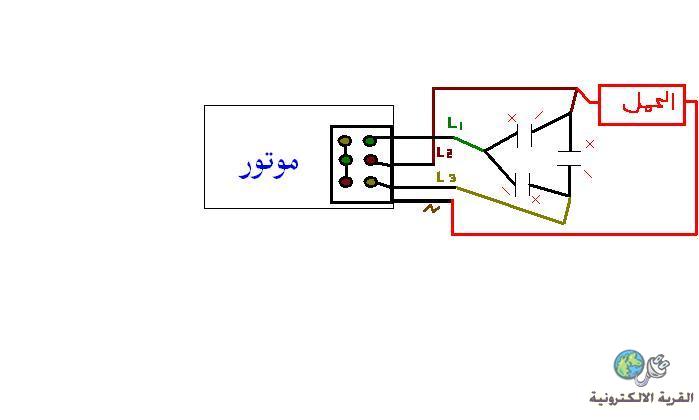

عدلت على موقع النيوترال فقط فهو ياخذ من نقطة اشتراك الملفات الثلاثة .
اما المكثفات فلا تحتاج الى التاكد من القطبية لانها اساسا تعمل على قطبية متناوبة ...

[ahmad darweesh]

السلام عليكم اخي العزيز حيدر لو سمحت بالنسبه لمحركات دالندر كيف اميز الاقطاب من بعضها او بمعنى اخر كيف اعرف شرطان السرعه البطيئه من العاليه في حال كانو مخربطين ولك جزيل الشكر ..مهندس حيدر
