بارك الله فيك يا أسامة وجعلك في جبين العز شامة آمين

نعم يا أخي فهناك اختلاف في المكبرات الراديوية من حيث التصميم فيما يخص سعة حزمة التذبذب ونوع التعديل أو ما يسميه البعض بالتضمين

فمكبر إرسال FM يختلف عن مكبر الإرسال AM و SSB

ومكبر ما قد يعمل على تكبير حزمة أوسع من الآخر ولكن على العموم التخصيص له ميزات.

لكي تكبر تذبذبات UHF يجب أن يكون المكبر مصمم لذلك والعناصر التي تحدد هذا الأمر عدا تصميم الدائرة هي الترانزستورات والفلاتر والملفات والمكثفات
وعوامل ميكانيكية كالأحجام والابعاد للدائرة وعناصرها

المكبر اعلاه مخصص لحزمة الإف إم 2 إلى 3 متر أو تذبذب من 88 إلى 108 ميغا هيرتز و 144 ميغا هيرتز و 175 ميغا هيرتز

أما مكبر يو إتش إف فسيكون كهذا

http://www.electronicstudio.net/imag...0WUHFamp01.jpg
http://electronicstudio.net/images/Products/mit009.jpg

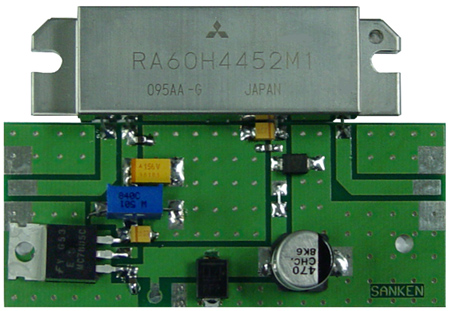

http://www.electronicstudio.net/imag...MP-50W-UHF.jpg

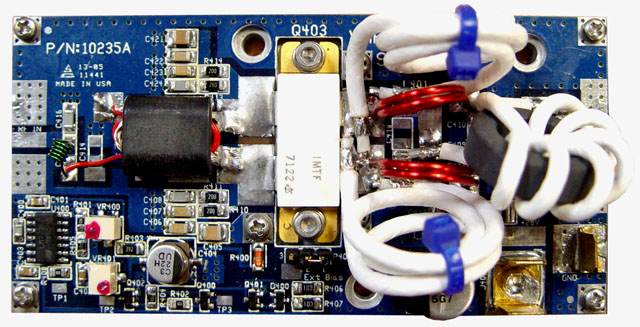

http://www.electronicstudio.net/imag...vhfamp200w.jpg

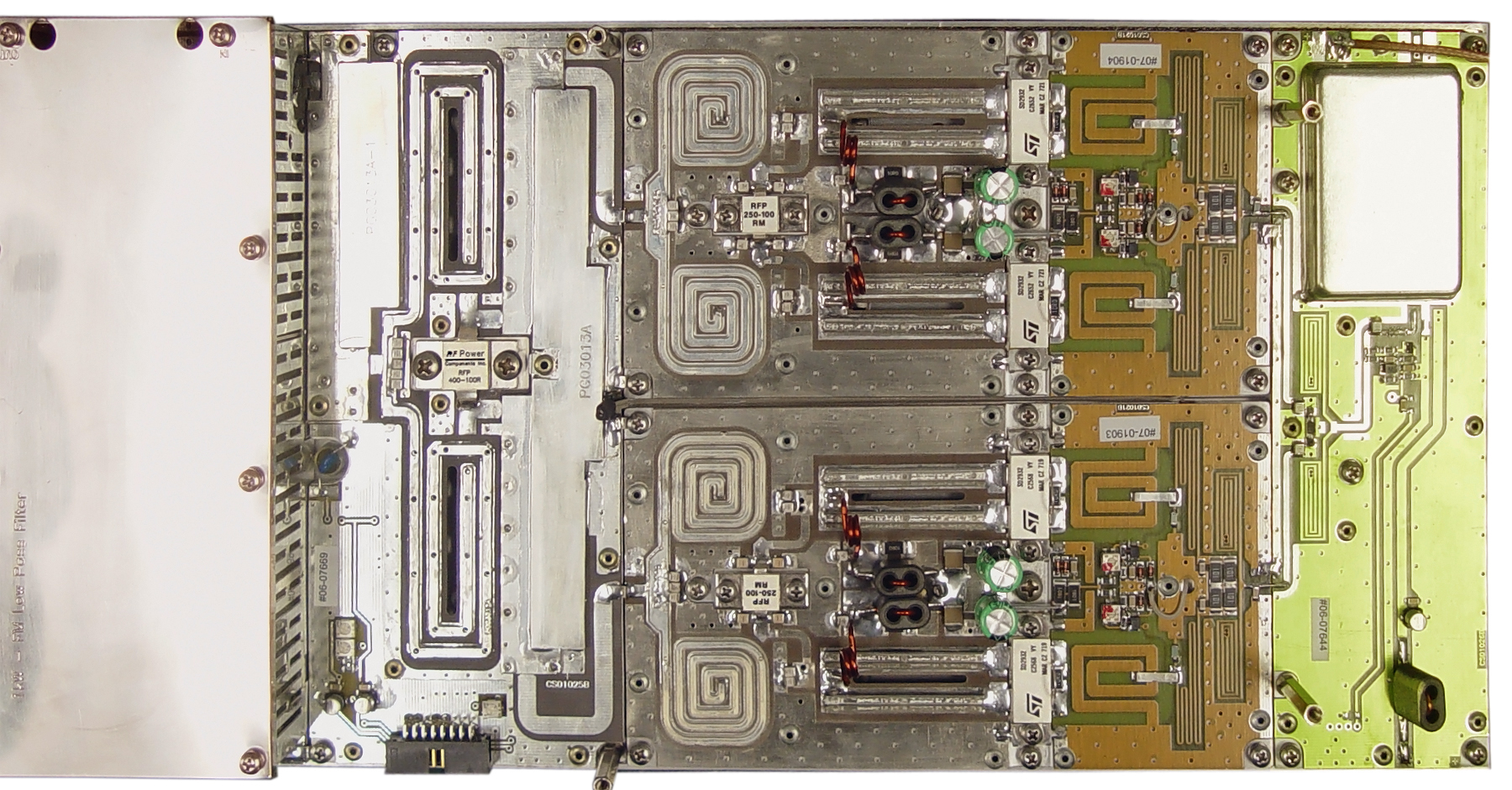

http://www.electronicstudio.net/imag...amp-1k-5-1.jpg
http://www.electronicstudio.net/imag...sidedetail.JPG
http://www.electronicstudio.net/imag...0topinside.JPG

بارك الله وفيك ورفع قدرك وزادك علما ورزق كل خير آمين



أخي العزيز إن أبسط وأسهل ما يمكن عمله دائرة من دوائر الهايبريد إن توفرت لديك في السوق فهناك تشكيلة واسعة منها

من شركة موتورولا MHW
من فيليبس BGY
ومن متسوبيشي M

وهنا الرابط ببعضها وحزم التذبذب التي تعمل كل منها عندها ومقادير التكبير......

http://www.mmatthes.com/e/modul/module.html

أو تتدرب على صناعة دوار التتذبذب العالي بسرعة وتشرع في صناعة دائرة مكبر بترانزستورات UHF مستقلة

تبدأ الدائرة بمكبر أول بترانزستور 2SC2570A أو 2SC3355 ثم KSP10 أو MPSH10 تتبعه بترانزستور 2SC3358

وبعد ذلك مرحلة تكبير بترانزستور 2N5108 أو 2N5109 عدد اثنين تعمل مرحلة تكبير دفع جذب

أو تبحث عن ترانزستورات ذات تكبير أعلى للحزمة التي تريد ويمكنك اختصار المراحل إلى ثلاث مراحل

جزاك الله خيرا

هناك المزيد من الحلول ولكن الأمر يعتمد كما قلت لك على بعض الخبرة والمهارة التي تستقيها من التجارب والمطالعة

وللأسف لا أستطيع أن أطرح لك كل ما يدور بخاطري من حلول ومخططات لأني على علم تام بندرة العناصر التي في المخططات التي لدي أو التي يمكن أن أرسمها لك فأنا أصمم بما لدي من عناصر.

وعندما يسألني أحدا عن دائرة فإني أجد نفسي مقيدا بالبحث عن المجرب والسهل واليسير والمتوفر العناصر والمتدني من حيث التكلفة.

ولكن عندما تعزم أمرك ويكون مجديا ولديك الوقت فسوف أبذل جهدي لمتابعة الأمر معك

واعلم أنه بدون الأدوات المناسبة فإن صناعة مثل هذه الدوائر حتى وإن حصلت على طاقم مجرب Kit فإنك لن تدري في حالة عدم عمل الطاقم بعد التنفيذ, لماذا لم يعمل, هل الخلل منك أم من الطاقم أصلا لأن التذبذب العالي يحتاج حواسا قوية وأدوات دالة تعرض لك ما يحصل وعلى رأسها الأوسيلوسكوب ومستعرض الطيف وعداد التذبذب على الأقل.

وبدونها لا بد وأن يصنع أحدهم الدائرة ويجربها ويضبطها ويعطيك كل احداثياتها ويعلمك بكل التفاصيل وينوهك لكل المحاذير لكي تحاكي وتصنعها ولهذا كما لاحظت أني قدمت لك الامر بحقيقته وواقعه

كان الله في عونك أفهمك وأعلم كم الأمر متعب

هذه دائرة من اخوتنا الماليزيين أو الاندونيسيين أرجو أن تكون مكوناتها سهلة ومناسبة

http://karyasolderanku.blogspot.de/2...ri-rf-vcd.html

ستلاحظ أن الملفات في المخطط تختلف عن الصورة فلتكن كما في الصورة 5 لفات والملف الآخر عبارة عن خانق 7 إلى 8 لفات يتصل بالموجب للبطارية

يمكنك التنفيذ على سطح اللوحة كما ترى في هذه الصورة وإن أضفت لكل مرحلة مكثف متغير على التوازي 30 بيكو كما ترى يمكنك بواسطته ضبط حزمة التذبذب
وقوة الإشارة بها
