السلام عليكم ،،

ما رأيكم في تنفيذ هذه الدائرة ،، باستخدام الأيسي l298n ،، ولكن بتوصيل كل h bridge بالثاني على التوازي حتى يصل التيار إلى 4 امبير ،،!!

http://www.ikalogic.com/4a-h-bridge-...-ic-schematic/

طبعا هذه السيركت لموتور DC ولكن بإستخدام اثنتين من هذه الدائرة هل يمكن التحكم في الستيبر موتور ( طبعا 2 لأن الستيبر موتور الــ bipolar فيه ملفين فبالتالي ،، كل كويل سيتوصل بدائرة لوحده ! ،

طبعا توصيل هذه الأيسي على التوازي ،، هذا ما هو مكتوب في الداتا شيت ،، لاحظ الــ figure 7 في الصفحة رقم 7 :

http://www.st.com/internet/com/TECHN...CD00000240.pdf





تمنياتي

اريدك ان تقوم بهذه التجربة للتاكد من صلاحية المحرك اولا ولتقييم اداء الدرايفر الذي تستخدمة
اولا قم بتغذية احد ملفات المحرك مباشرة من مجهز القدرة وافحص عزم المسك بمحاولة تدوير محورة باليد وقارنة بالعزم الذي حصلت علية سابقا
ثانيا باستخدام دائرة السيطرة (والبرنامج) قم بتشغيل ملف واحد فقط وافحص العزم كما في اولا كما افضل ان تقيس الفولتية على الملف وهل تعادل فولتية مجهز القدرة والا فان الدرايفر لايصل الى حالة التشبع

أهلا أخي ،،

مخطط الدرايفر الذي كنت تسال عنه سابقا ،، هو هذا التوصيل

http://www.ecelab.com/circuit-stepmotor-drive1.jpg


وهذا هو التتابع

1000
0100
0010
0001

وهذه هي النتيجة ،،





اما بالنسبة للإختبار الذي تتحدث عنه فسأقوم به واخبرك بالنتائج




تمنياتي

السلام عليكم ،،

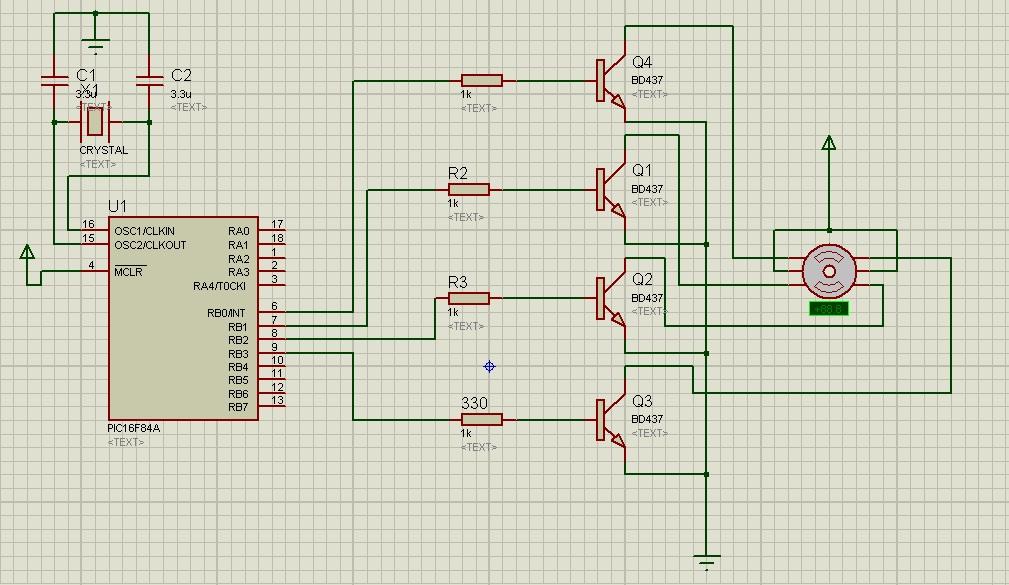

لمن يحب ان يعرف كيف عملت ،، هذه هي الدائرة التي عملت عليها ،، ولكن لم اتمكن من تشغيلها في البروتوس ،، في الحقيقة شغالة تماما كما في الفيديو السابق :

الدائرة :
http://www11.0zz0.com/2012/08/09/02/739696571.jpg



طبعا الإختلاف ان الموتور اللي عندي 8 اسلاك وبالتالي فكان علي ان اوصل كل ملفين مع بعضهم البعض على التوالي واخذ الــ CENTER TAP لوضعه في لجهد 12 ،، كما في الصورة ،،

http://www.ecelab.com/circuit-stepmotor-drive1.jpg




تمنياتي

الف مبروك اخي مظلوم والحمد لله انك وصلت لما تريد ولكن كان عندي سؤال لان انت تستخدم تيار قدرة حوالي 3.22 امبير في كل ملف فيكون هنا السؤال هل الترانزستور بتسخن منك ولا .
وطبعا انت بتقول اية الخطوات القادمة اهم خطوة والتي انا في الواقع ليس عندي خلفية جيدة فيها هي عمل برنامج بتحكم في سرعة واتجاة الماتور من خلال اشارة الck والdir حتي تكون قد وصلت فعلا لما تحتاجة وتكون عندك دريف كويس

واكرر اهم حاجة هي الترانزستور بتسخن منك بعد مدة من الشغل ولا لا

أهلا ،،

الترانسيستور أكيد بتسخن طبعا ،، لكن لا اعتقد انها تسخن لدرجة كبيرة ،، لان الــ rated current تقريبا 4 امبير ،، وانا لم استخدم سوى اكثر من 3 امبير بقليل ،،


" طبعا ربما الموتور يعمل بسرعة أكبر لو تم تطبيق جهد اكبر ولكنني خفت على مكونات الدائرة ان تتلف وخصوصا الموتور والترانسيستور ،

بالنسبة للبرنامج انا الآن فقط حركت الموتور ولم اعطه لا اتجاه ولا سرعة معينة ،، وما زلت في البداية ،، ،،ولكن لا اعتقد ان الموضوع صعب لانني اصلا امتلك دائرة انترفيس ،، جاهزة ،، اشتريتها مع الموتورات ،، وهناك دوائرة عديدة ،، ينصح بها الأخوان وخصوصا دورائر الأستاذ علاء ،،

شكرا


تمنياتي

السلام عليكم ،،

لدي استفسار ،، حول سرعة الموتور ،،


قمت بتجربة بسيطة ،، ووجدت ان الموتور يتحرك تقريبا 25 سنتيمتر في الدقيقة ،، او اكثر بقليل ( 26 ربما ) ،،

فهل هذه السرعة جيدة بالنسبة لمكينة cnc تعمل على مساحة متر في نصف متر تقريبا ّ؟؟



تمنياتي
