اخي العزيز
بالنسبة لقدرة المرسل العامة فهي 3 واط وذلك تبعا لكون التيار 0.25 امبير والجهد 12 فولت والترانزستور هو 2n2219 (لان 3553 هو في دائرة اخرى ), ولما كتب صاحب التصميم ان الدارة تملك قدرة 1 واط ذلك كان تبعا لتجاربه , ولا نتكلم هنا عن الطاقة الكلية للدائرة لانه من البديهي ان تملك الدارة طاقة مبددة كحرارة
اما بالنسبة لل200ملي واط التي اتيت على ذكرها فتلك قدرة المذبذب لوحده تقريباوالمذبذب هنا دائرة شائعة لمذبذب كولبتس , حيث ان مقاومة باعث الترانزستور bc547والمستخدم هنا كمذبذب هي بين 220 و470 اوم

اما بالنسبة للمحول اخي فهو عبارة عن محول تقليدي ذو خرج 12 فولت و800ملي امبير , مع بردج ومكثف لتنعيم ,, وقد كنت قد اضفت للدارة عند الطرف الموجب ملف خانق 10 مايكرو هنري لاخماد التذبذبات الغبر مرغوب فيها من المحول ومنع دخول الاشارة الى المحول ايضا , بالاضافة الى مكثفات متعددة السعة اضيفت على التوازي بين السالب والموجب بغرض تقليل الشوشرة وخلافه

دائرة بقدرة 1 واط من المفترض ان تصل لغاية 2 كلم لهوائي جيد كما هو مطروح مرارا وتكرارا على النت

بنسبة للفلاتر او دوائر الماتشنج (التوافقيات) , فهي حسب قيم المعطى وهي تقليدية جدا مكنونة من ملفات ومكثفات , وقد كنت قد وصل الswrو حصلت على اعلى خرج عند ربط الهوائي العامودي ولكن دون وجود حقيقي للاشارة على الراديو .
للاسف قمت بوضع ديود هاي انتنستي لفحص الخرج عند الهوائي وكان يضيئ بشكل قوي عند معايرة المكثفات وكانت النتيجة تتوافق مع قراءة الswr
ولكن ايضا من غير معرفة اين الاشارة على الراديو!!

قمت بوضع صوت ومن غير صوت ولكن نفس النتيجة لا قوة في الارسال ولا تطور بل على النقيض

بالنسبة لمكونات الدارة جميعها لم تستخدم من قبل وقمت ايضا بتغبر بعضها للاحتياط واقصد هنا المكثفات المتغيرة......

أعتقد أنك صنعت هذه الدائرة أو شبيهة بها:
http://www.angelfire.com/zine2/gerrus4444/4WTX.htm
على أية حال نفرض أنك حصلت على "كيت" جاهز أو طقم بالعناصر الاصلية الجديدة واللوحة وقمت بتنفيذها بالحذافير وقمت بالقياس والضبط وأعطتك النتائج التي لا ترضيك

فهذا يجعلني أشعر أن توقعاتك عالية أو أن المذياع ليس على ما يرام!

وإلا فعليك أن تحصل على جهاز قياس القدرة وتقيس قدرتها وبعد ذلك لا عذر لمذياع لا يستقبل جيدا!

وعلى فكرة اللوحات المثقبة ليست الأصلح لتنفيذ دوائر الإرسال "في أتش إف" وأعلى منها. لأن التأريض فيها غير كاف.

تذكرت شيئا بالنسبة للدائرة المطروحة في الموقع أعلاه "أنجل فير" عند توفر اوسيلوسكوب أو محلل الطيف يمكنك أن تضبط الدائرة بسهولة عدا ذلك فإن دوائر موافقة الهوائي وفلاتر الهارمونيكس تطلب صبرا وتجربة بدون أجهزة مثل التي ذكرت لك!

اولا شكرا لك اخي على التواصل والرد

ثانيا : فعلا ان الدائرة التي طبقتها هي نفس التي قمت انت بالاشارة اليها اعلاه , ولكن منزوع منها اخر مرحلة ,مع العلم اني نفذت الدارة جميعها ولكن حصلت على نفس النتائج
اللوحة بشكلها الحالي هي فعلا على لوحة مثقبة ولكن التي كانت قبلها كانت على pcb , مع ذلك لا ننسى ان الدائرة هذه اصلا موصولة على جراوند بلين انتينا (هوائي فيرتكال - عامودي) كما في الشكل http://imageshack.com/a/img633/4503/TUJeNa.jpg

ولكن ااكد لك اني حصلت على نفس النتائج.
بالنسبة للاسليسكوب ا و محلل الطيف , للاسف فهم المعضلة , فهم غير متوفرين عندي , ولكن قمت ببناء دائرة قياس القدرة كما في الشكل التالي,
http://imageshack.com/a/img910/3048/5X9l7L.jpg

بالنسبة للراديو اخي
فلدي اربع راديوهات قديمة وجديدة وداخل الجوال وحتى اني بنيت واحدا.....
بالنسبة للصبر ,صبرت كثيرا وكثيرا وكثيرا ...ولكن دون جدوىى...مادامت اشارة الجهاز عالية واضائة المصباح على المخرج قوية ,,, اين الاشارة !!!!!!
واخيرا وليس اخرا تحياتي لتواصلك اخي

هذه الدائرة قديمة وأذكر أني صنعتها مرة في أيام الدراسة وبصراحة هي قوية خاصة إذا كانت الترانزستورات أصلية وأذكر (لتوفر العناصر) أن جربتها بترانزستور 2N3553 من عدة شركات وكان أفضلها RCA يليه موتورولا ويليه فيليبس.
كما أن هناك فرق ما بين 2N2219A و 2N2219 من بعض الحيثيات. كما أنه يحتاج بعض التبريد ليعطيك طاقة أكبر.


ما تبقى لكي أذكره هكذا "تخمين أعمى" لاني لا أملك الدائرة بين يدي لأختبر وأفحص واشخص عمليا هو أن ممانعة الهوائي ليس متناسبة مع الدائرة فربما جهاز الضبط لديك يعطيك نتائج خاطئة!

فلا تيأس يا صديقي العزيز وثابر وقم بصناعة غيرها علك تحصل على النتائج المرجوة وإن لم تتوفر لديك لوحات ذات وجهين يمكنك أن تصنع علبة مستطيلة من صفيح العلب وتثبت العناصر عليه.
سوف اتطرق لموضوع بعض دوائر القياس اللاسلكي للهواة قريبا بإذن الله وربما يمكنك الاستفادة من بعضها!

مشكور اخي العزيز ساقوم انشاء الله باعادة بناء الدارة برغم من غلاء ثمن قطعها ,,ولكن هلي اخي ان افهم مدى اهمية اللوحة ذات الوجهين , الهاذا الحد مهم وجود معدن حول المرسل ,,,,

قبل أن تقوم بذلك أرجو أن تنتظر حتى أجد لك رسم اللوحة المناسب ولكن هذا قد لا يغير الكثير لانه ربما توقعاتك منها مرتفعة جدا وسوف تحبط بعد كل التغيير والتبديل والعمل.

ولكن لكي يطمئن قلبك ويصبح لديك إحساس بطاقة المرسل العملية.

مشكور اخي وانا بانتظارك .....

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته

فكرت في الأمر مرة أخرى وأريد أن أتأكد منك بخصوص العناصر التي لديك.

ذكرت أنها ثمينة هل يعني أنها أصلية؟
وذكرت أنك وصلت ما تجس به القدرة وكانت عالية ولكن البث منخفض؟ هذا يدل على مشكلة في اهتزاز وممانعة وموافقة دائرة الهوائي.

إعادة صياغة الدائرة بالعناصر إن كان في بعض الترانزستورات تلف أو تسرب لن يحل المشكلة.
وإن كانت العناصر غير تالفة ولكن هذه هي إمكانياتها فلن يحل لك المشكلة

وإن كانت العناصر على ما يرام والدائرة تعمل ولكنك غير راض عن القدرة والطاقة فيمكنك صناعة دائرة أخرى كالتالي:

جعلها من 4 إلى 5 مراحل:
1. مذبذب كولبتس بترانزستور مثل 2SC2570A
أو 9018
أوBF199
(2.) مكبر حاجز Buffer بترانزستور 2SC2570A
2. مكبر أول بترانزستور 2N2219
3. مكبر يليه ثاني بترانزستور 2N2219 أيضا
4. مكبر نهائي 2N3553

هذه الدائرة سوف نقوم بتصميمها نحن إن كان لديك أيا من الترانزستورات التالية:
BF199 أو 2SC2570A وهو المفضل أو 9018

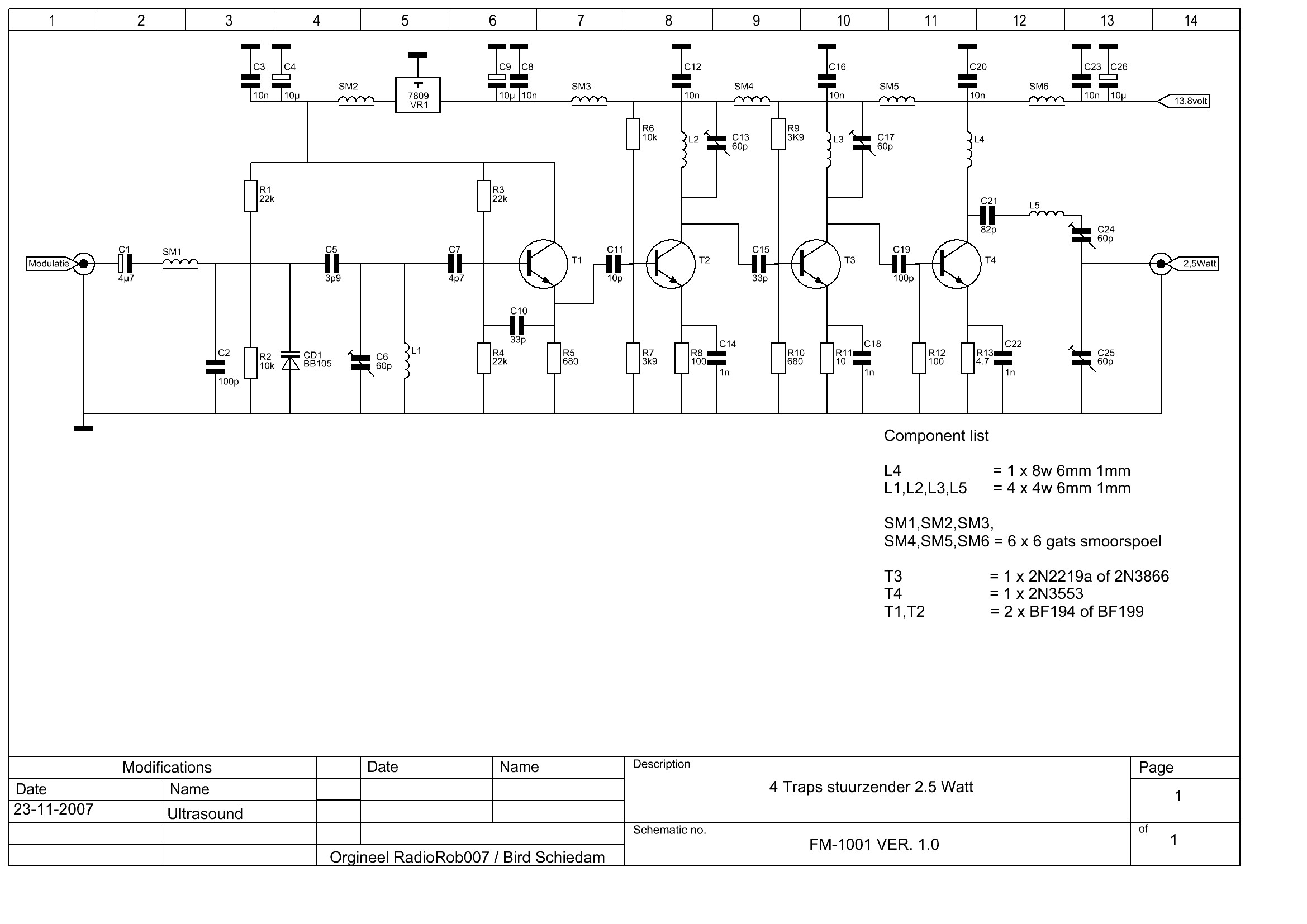

وهنا أرفقت لك دائرة ناجحة وقوية بترانزستورات شبيهة مع اللوحة التي لا داعي للتحميض والكيماويات ولكن يمكنك أن تعمل الفواصل بسكين الديكور "المشرط أو المبضع"

http://www.uploadarchief.net/files/d...2,5%20watt.jpg

http://oi52.tinypic.com/wwltme.jpg

http://oi51.tinypic.com/30kgbo8.jpg
