المتكاملة LM386 الشائعة جدا يمكن استخدامها كمكبر استطاعة سمعية باستخدام مجهار مكبر صوت ممانعته 8 اوم و استطاعته 0.2 واط او أكثر و هي تتمتع بربح أعظمي قيمته 200 مرة مع دارة داخلية لتعزيز الاستجابة للترددات المنخفضة
شرح الدائرة
لضبط الربح الإجمالي نقوم بتعديل المقاومةR1
مكثف تعزيز الاستجابة للترددات المنخفضة و للتخلي عن هذا التعزيز نزيل هذا المكثف C المكثف1
يصبح الربح 20 مرة بدون تعزيز للترددات المنخفضة عند حذف كلا من
R1
C1
C2
C3+R2 هو قطب POLE تحسين الاستجابة للترددات السمعية و مانع لاهتزاز الدارة
المقاومة المتغيرة للتحكم بقوة الصوت -جهد إشارة الدخل
التغذية من 9 فولت إلى 12 فولط و إلا تتجاوز ال 15 فولط

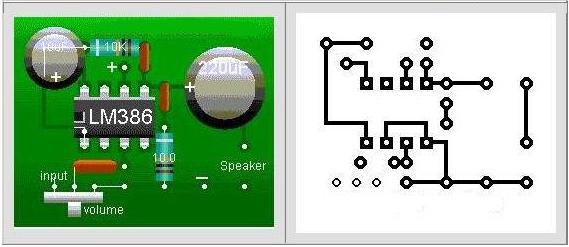

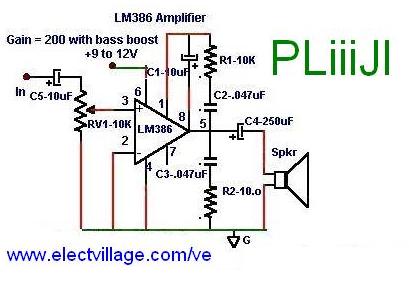

الدائرة الالكترونية :
للحصول على تفاصيل كاملة مع استقبال أي استفسار أو إضافة تعليق على هذه الدائرة .. اضغط هنا
