وصف الدائرة الالكترونية :
دائرة الكترونية بسيطة تقوم بتحويل مدخل المايك MIC لجهاز مكبر الصوت إلى AUX ليستقبل أشارات صوتية Audio

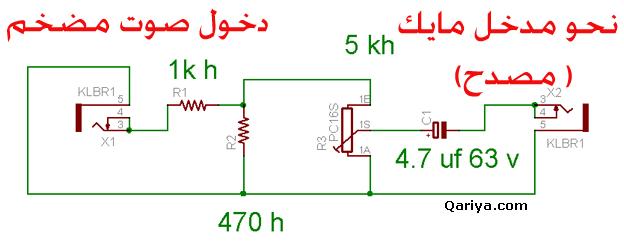

الدائرة الالكترونية : هذه الدارة تخفض مستوى الصوت بحيث من الممكن أن يدخلها صوت مضخم دون أن تؤثر في مصدره ويخرج الصوت ضعيفا قابلا للتعديل نحو مضخم آخر من الأفضل نحو مدخل aux بدلا عن المايك ( ملاحظة المقاومة ذات قيمة 1 كيلو أوم يمكن أن تغيرها أرفع أو أقل قيمة إذا كان الصوت غير مناسب )

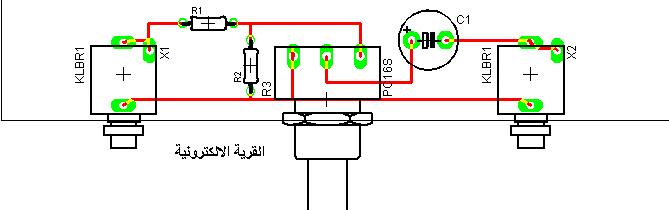

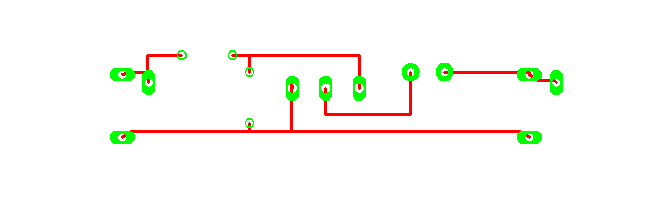

تركيب الدائرة :

aux


mic


مكونات الدائرة

1- مقاومة 1 كيلو اوم أو اقل حسب الاحتياج
2- مقاومة 470 اوم
3- مكثف 4.7uf 63v
4- مقاومة متغيرة Pc 16s
5- بالإضافة إلى 2 جاك سالب لزوم مدخل و مخرج الدائرة
