العائلة المنطقية CMOS تبنى الدارات المتكاملة في هذه العائلة باستخدام ترانزيستورات Mos حلقية متعاكسة القطبية Complementary Mos

اهم ميزات هذه العائلة هي:

1- انخفاض الكلفة. 2-استهلاك منخفض للقدرة. 3-أداء مقاوم للضجيج. 4-ممانعة دخل عالية جدا". 5-خرج مروحي عالي. 6-تتوفر فيها عناصر جديدة مثل المفتاح التشابهي الذي لا يتوفر في العائلات الأخرى. 7-يمكن تغذية دارات هذه العائلة بجهود تتراوح بين 3 فولت و فولت15.

عيوب السيموس CMOS

1- السرعة المنخفضة
2- ضعف تيار الخرج
3- ارتفاع سعرها
4- تحتاج معاملة خاصة أثناء تداولها واستخدامها

أنواع سلاسل CMOS

1- سلسلة **CD40
2- سلسلة **CD45
3-سلسلة **CD54C
4-سلسلة **CD74C

سنتعرف الآن على بنية بعض البوابات المنطقية في عائلة ال CMOS و على مبادئ عملها ،و تتكون هذه البوابات من ترانزستورات MOSFET و قنال P و قنال N ،ورموز هذه الترانزيستورات مبينة في الشكل التالي:

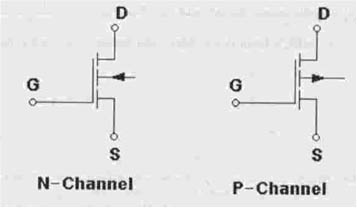

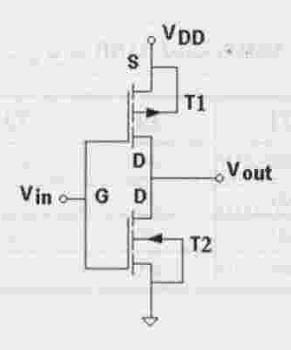

رموز الترانزيستورات الحلقية MOSFET قنال P قنال N . ينتقل الترانزيستور ذو القنال N إلى حالة on في حال تطبيق جهد موجب على بوابة الـ G ، أما الترانزيستور ذو القنال P فينتقل إلى حالة on في حال تطبيق جهد سالب أو (0 صفر) على بوابته . الشكل التالي يعطي بوابة العاكس في عائلة ال CMOS .

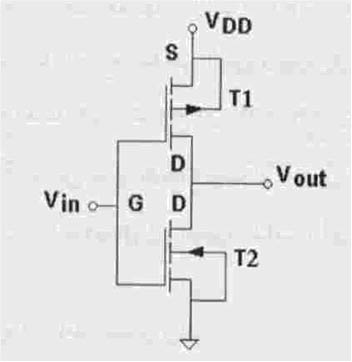

عندما يكون جهد الدخل H يكون T2 في حالة on وT1 في حالة off وجهد الخرج يساوي VDS(on) للترانزيستور T2 وهذا الجهد يساوي تقريبا" V0.05 وهو يكافىء Low, أما عندما يكون الدخل Low فان T1 يكون في حالة onو T2 في حالة off و جهد الخرج Vout=VDDوهذا الجهد يكافىء High والدارة تعمل كعاكس . الشكل التالي يعطي بوابة NOR ، ويبين الجدول وضعيات الترانزيستورات ووضع الخرج عند كافة الحالات المنطقية الممكنة لجهود الدخل .

بوابة NOR في عائلة CMOS . جدول العمل لترانزيستورات بوابة NOR في عائلة CMOS.NAND لعائلة CMOS .
