 Fix cd-driver on car


وصف الدائرة :

دائرة الكترونية تمكن محث القرص المدمج السيدي CD-ROM المتصل مع الكمبيوتر للعمل في السيارة او في المنزل .
العنصر الأساسي في الدائرة هو منظم الجهد 5 فولت

LM7805

أطراف الدخل والخرج لمنظم الجهد

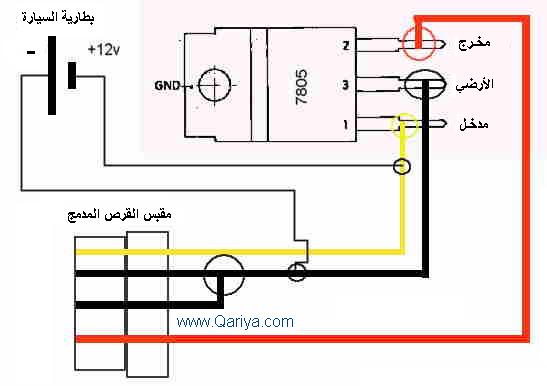

مخطط الدائرة :

يتم توصيل الأرضي القادم من السيارة إلى الطرف الأوسط لمنظم الجهد 7805 وأيضا مع السلكيين الأسودين في منتصف مقبس التغذية للقرص المرن

fix cd on car circuit

fix cd on car 1

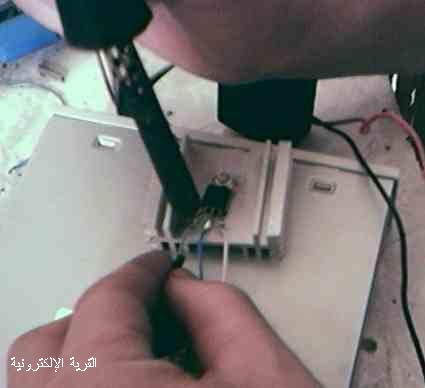

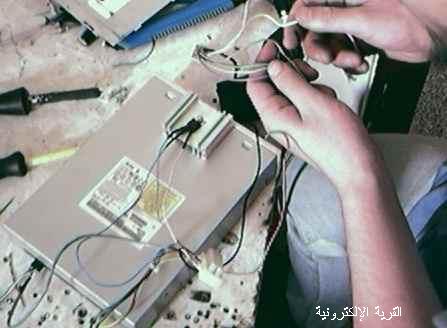

بحذر .. لحم إطراف المنظم وبدون أن يبقى إي تلامس بين الأطراف

fix cd on car 2


fix cd on car 3

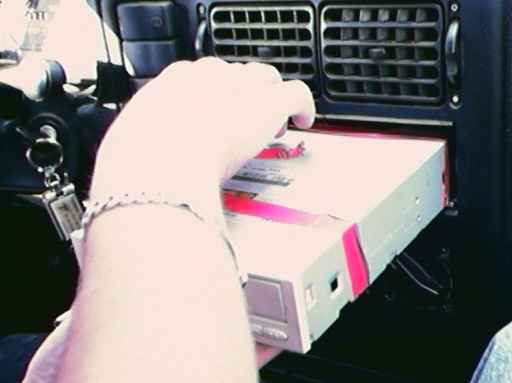

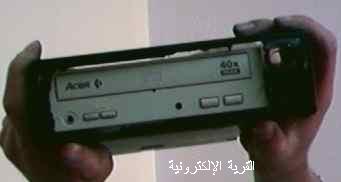

تستطيع استخدام واجهة مسجلة قديمة لتثبيت الـ CDROM
fix cd on car 4

fix cd on car 5

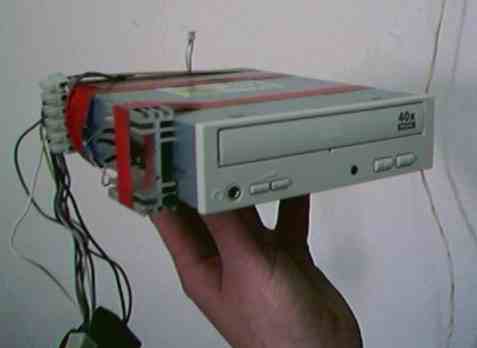

يركب جسم منظم الجهد  مع مبدد حرارة مناسب ثم يتم توصيله إلى جسم الـ CD ROM

fix cd on car 6

fix cd on car 7

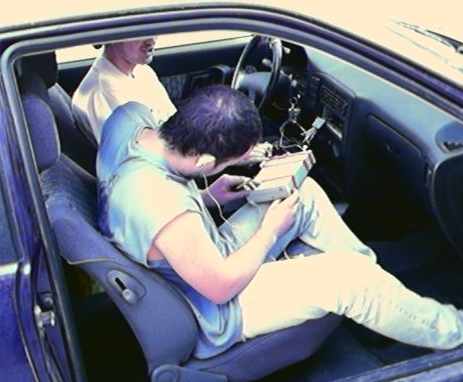

يتم اختبار الـ CD-ROM في البداية بواسطة سماعة أذن

fix cd on car 8
إضافة فيوز مناسب " 2 أمبير " للحماية من أي خطأ أو قصر في الأطراف

fix cd on car 9

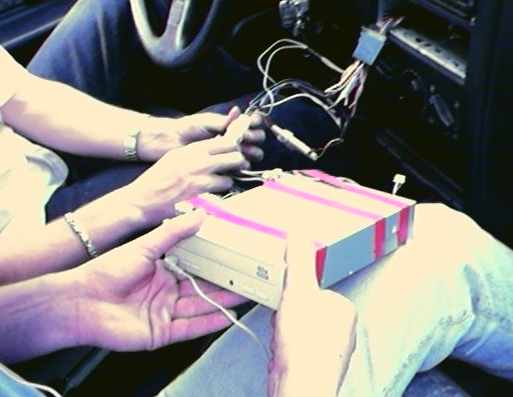

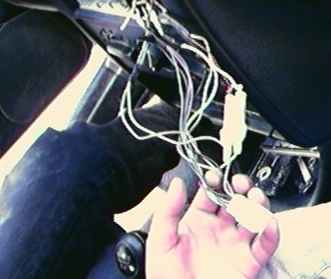

وصل أطراف سماعة السيارة

fix cd on car 10

fix cd on car 11

fix cd on car 12

fix cd on car 13

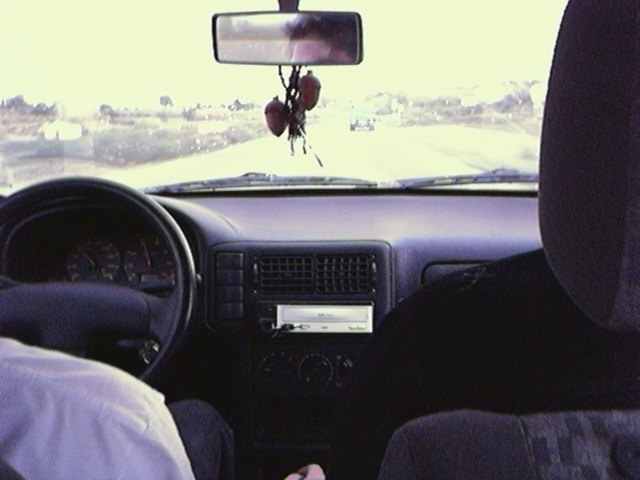

النتيجة النهائية

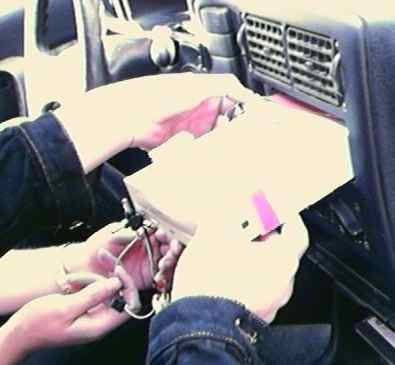

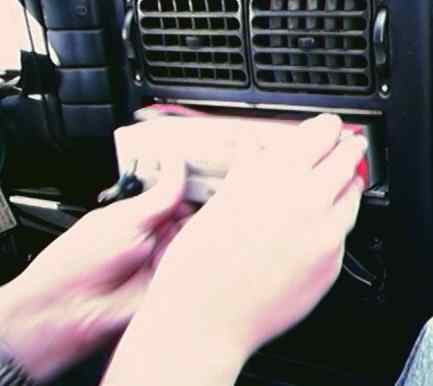

تركيب مسجل

عناصر الدائرة :

دائرة متكاملة LM7805

داتا شيت للدائرة المتكاملة لـ L78XX
