 TTL Seven Segment LED Counter

وصف المشروع :

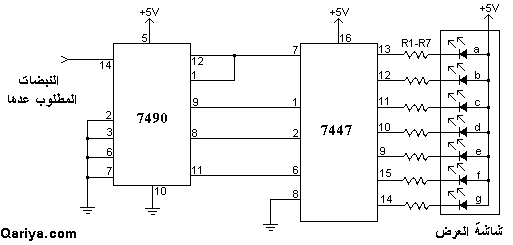

 دائرة عداد رقمي بسيط باستخدام TTL .. بحيث يتم عد النبضات الصادرة وتعرض على شاشة السبع شرائح Seven segment

7 segment


عناصر الدائرة مقامة 470 اوم عدد 7
دائرة عداد 7490 عدد 1
دائرة متكاملة 7447 عدد 1
شاشة عرض seven segment
كلمات دليليه  كونتر , يعد , نبضات ,  display
