How to read transistor and IC's datasheet



يلجأ المصنعون للعناصر الالكترونية لوضع سلسلة أرقام على جميع عناصرها لكي تتعرف من خلالها على مواصفاتها الفنية مثل طريقة توزيع الاطراف , الجهد , القدرة , التيار , التردد , معمل التكبير .. الخ .. والتي ستجدها في كتيب المواصفات الداتا شيت وهو عبارة عن كتاب متوفر في المتاجر الالكترونية او بواسطة صفحات انترنت

transistor data



كيفية استخدام داتاشيت لعنصر الترانزيستور ..

الطريقة الأولى :

باستخدام كتاب الداتاشيت .. وهي الطريقة التي يفضلها الفنين وأصحاب الورش وذلك لبساطتها وسهولة المعلومات التي يحصل عليها ..

transistor book

طريقة الاستخدام :
من خلال هذا الكتاب عليك بالبحث بطريقة متسلسلة " مثل قاموس اللغات " وابتداء بالحروف الأولى مثل BC , 2N , 2SC مع الانتباه أن

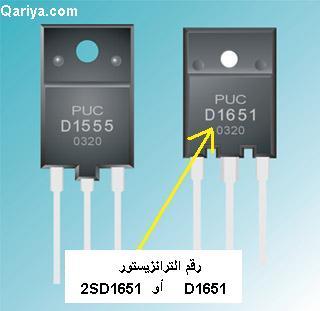

العائلات اليابانية ذات الرقم 2SA, 2SB, 2SC, 2SD هي نفسها A , B , C , D

مثال : البحث عن داتاشيت ترانزيستور 2SB621 في كتاب الداتاشيت

ملاحظات نوع مقارب موصفات الشكل النوع المصنع الرقم
  BC178, BC205, BC213, BC252 Uni, 30v, 1A, 0.6W 21 SI-PNP MAT 2SB621
  BC328, BC298, BC728 S, 400V, 0.3A, 0.8W 6 Si-PNP SAK 2SB622
  BCW67, BCX17 Min, 30v, 0.7A , 0.2W 35 Si-PNP NIP 2SB624

الشكل في الغالب في نهاية كتاب الداتا شيت
transistors cases
اشهر اشكال الترانزيستورات المعروفة

الطريقة الثانية :

استخدام الانترنت لتحديد موصفات ترانزيستور او عنصر الكتروني .. هذه الطريقة تمتاز بتفاصيل أكثر وأصبحت مع انتشار الانترنت مصدر مهم للمهندسين والهواة

طريقة الاستخدام :

كتابة رقم العنصر في المستطيل الموجود في هذا الرابط ثم الضغط على صورة لتحميل ملف الداتاشيت
