صور و رموز العناصر الإلكترونية القرية الالكترونية :قسم الإلكترونيات : ركن المبتدئين : صور و رموز العناصر الإلكترونية
Electronic Components symbols & Pictures

اضغط على الرمز للحصول على صورة للعنصر
Click on the symbol to get a real picture of the component

  العناصر

الرمز

الوظيفة
سلك Wire wire symbol لتمرير التيار الكهربائي من نقطة إلى أخرى
نقاط لحام
أسلاك أو نقاط غير متصلة wires crossing but not joined symbol
خلية Cell cell symbol عدت خلايا تشكل ما يعرف بالبطارية
بطارية Battery battery symbol البطارية الكهربائية هي العنصر المسئول عن إمداد الدوائر الالكترونية بالكهرباء
مصدر مستمر DC DC power supply symbol
مصدر متردد AC AC power supply symbol
فيوز - فاصمة Fuse fuse symbol حماية الدوائر الكهربائية

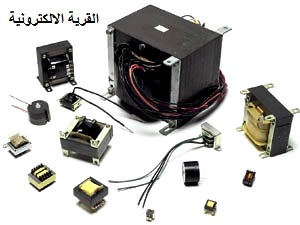

محول كهربائي Transformer في الغالب يستخدم لرفع او تقليل الجهد الكهربائي
أضغط هنا
محول ذو نقطة في المنتصف Center tap transformer
محول هوائي Air-Core Transformer
تأريض Earth
(Ground)
earth symbol التأريض مهم لحماية الأجهزة الكهربائية , في الدوائر الالكترونية يستخدم هذا الرمز ليدل على 0 فولت او الطرف السالب
مصباح Lamp lamp (lighting) symbol مؤشر
مصباح lamp (indicator) symbol
سخان كهربائي Heater heater symbol رمز السخان الكهربائي المستخدم في الأفران وبعض الأجهزة الصناعية والمنزلية
محرك Motor motor symbol
جرس Bell bell symbol
جرس صغير Buzzer buzzer symbol
ملف Coil inductor symbol يقوم الملف بتوليد مجال مغناطيسي بمجرد مرور التيار الكهربائي فيه
مفتاح ضاغط Push Button push-to-make switch symbol فتح وغلق الدوائر الكهربائية
هذا المفتاح يغلق فقط عن الضغط عليه ويبقى مفتوح عند تركه
push-to-break switch symbol هذا المفتاح يفتح فقط عن الضغط عليه ويبقى مغلق عند تركه
مفتاح تشغيل وإطفاء 2-way Switch SPST on-off switch symbol مفتاح للتشغيل والإطفاء
مفتاح مسارين SPDT SPDT switch symbol مفتاح كهربائية له مسارين أضغط هنا
مفتاح مزدوج Dual On-Off Switch
(DPST)
DPST switch symbol مفتاح للتشغيل والإطفاء مزدوج
يعمل كلا المفتاحين  في نفس الوقت بمجرد الضغط
مفتاح مزدوج بمسارين



DPDT DPDT switch symbol مفتاح له مسارين
يعمل كلا المسارين في نفس الوقت بمجرد الضغط على المفتاح
حاكمة - ريليه Relay relay symbol لتشغيل وإطفاء الأجهزة
مقاومة Resistor resistor symbol المقاومة هي عنصر يقاوم تدفق التيار الكهربائي في الدائرة
مقاومة متغيرة بطرفين (Rheostat) rheostat symbol  مقاومة يمكن تغيير قيمتها
مقاومة متغيرة بثلاثة أطراف (Potentiometer) potentiometer symbol مقاومة تقسم الجهد
مقاومة ضبط متغيرة دقيقة ( Preset Resistor ) preset symbol مقاومة دقيقة في الغالب تستخدم داخل الجهاز لمعايرة الدائرة الالكترونية
مكثف Capacitor capacitor symbol مكثف التحكم في تدفق للشحنة الكهربائية في الدائرة الالكترونية .
مكثف قطبي Capacitor, polarised polarised capacitor symbol يثبت هذا النوع من المكثفات بحسب قطبية أطرافه
مكثف متغير Variable Capacitor variable capacitor symbol مكثف تضبط قيمته
مكثف ضبط دقيق Trimmer Capacitor trimmer capacitor symbol لضبط ومعايرة أجهزة اللاسلكي
ثنائي - دايود Diode diode symbol
ثنائي ضوئي LED
Light Emitting Diode
LED symbol

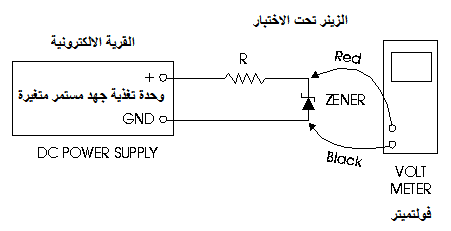

ثنائي زنر Zener Diode zener diode symbol ثنائي يعمل بانحياز عكسي عن جهد محدد
دايود سكوتكي Schottky Diodes
ثنائي مستقبل للضوء Photodiode photodiode symbol ثنائي يعمل عند تسليط الضوء عليه
الثايرستور thyristor - SCR ثنائي يعمل عند تسليط نبضة على قاعدته
الداياك Diac عنصر ثنائي الاتجاه يمكنه التحول من حالة القطع  إلى حالة التوصيل
الترياك Triac عنصر يتعامل مع التيار المتردد
ثنائي سعوي Varactor or Tuning or Varicap Diode الثنائيات السعوية او الفاراكتور

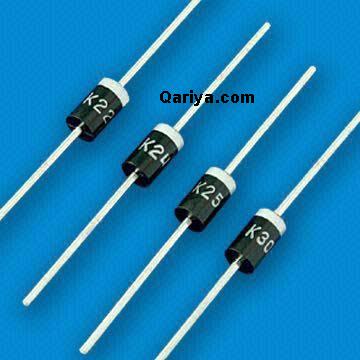

السيداك SIDAC عنصر شبه موصل ينتمي لعائلة الثايرستور
ترانزيستور ثنائي الوصلة Transistor NPN
Transistor PNP
ترانزيستور تأثير المجال Transistor, Field-Effect, N-Channel
Transistor, Field-Effect, P-Channel
Transistor, Metal-Oxide, Dual-Gate
Transistor, Metal-Oxide, Single-Gate
ترانزيستور أحادي الوصلة Transistor, Unijunction
ترانزيستور ضوئي Phototransistor ترانزيستور يعمل عند تسليط الضوء على القاعدة
كريستال
كوارتز
Crystal

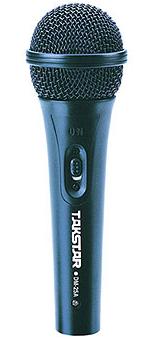

مايك - المايكروفون Microphone microphone symbol MIC عنصر يحول اهتزاز الصوت إلى إشارة كهربائية
سماعة أذن Earphone earphone symbol عنصر يحول الإشارة الكهربائية إلى اهتزازات صوتية
سماعة كبيرة Speaker loudspeaker symbol السماعة هي عنصر يحول الإشارة الكهربائية إلى اهتزازات صوتية
مكبر أشارة Amplifier amplifier symbol عنصر يقوم بتضخيم الإشارة الكهربائية
هوائي Aerial
(Antenna)
aerial symbol استقبال الإشارات اللاسلكية
مصدر تغذية مستمر DC Power Supply مصدر تغذية مثل البطارية لتزويد الأجهزة بالطاقة
مصدر تغذية متردد AC Power Supply مصدر تغذية مثل خطوط الكهرباء العامة
مقاومة ضوئية LDR LDR symbol مقاومة تقل قيمتها كلما زادت قوة الضوء المسلط عليها
مقاومة حرارية Thermistor thermistor symbol مقاومة تتأثر قيمتها بشكل كبير مع تغير درجة الحرارة
الفاريستور Varistor عنصر يستخدم لحماية الدوائر الكهربائية
المفتاح المغناطيسي Reed Switch  المفتاح المغناطيسي
صمام Tube, Triode
Tube, Tetrode
Tube, Pentode
Tube, Diode

أجهزة القياس

مقياس جهد Voltmeter voltmeter symbol قياس فرق الجهد بين نقطتين ويأتي بنوعين رقمي وتماثلي
مقياس تيار Ammeter ammeter symbol قياس قيمة سريات التيار ويأتي بنوعين رقمي وتماثلي
Galvanometer galvanometer symbol مقياس تيار دقيق يستطيع قياس التيارات الصغيرة جدا
مقياس مقاومة Ohmmeter ohmmeter symbol قياس المقاومة الكهربائية
جهاز اوسليسكوب Oscilloscope oscilloscope symbol إحدى الأجهزة الاحترافية التي يستخدمها فني الالكترونيات أضغط هنا
