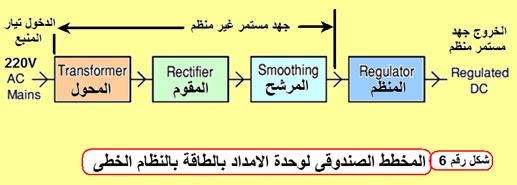

أقسام دارة التغذية:الخطية
تتكون دارات التغذية " بور سبلاي " من الأقسام التالية
1- محول :
يقوم بتحويل الجهد 220 او 110 فولت المتناوب " جهد التغذية العامة " إلى قيمة الجهد المطلوب
2- دائرة التقويم " التوحيد " :
وهي نوعين
دارة تقويم نصف موجة
_ودارة توحيد موجة كاملة_ وتتألف داراة التقيم عادة من ديودات عادية أو دارة جسر ( قنطرة ثنائيات )
3-
دارة تصفية:
وتتكون عادة من مكثف كيميائي يسمى مكثف التصفية أو الترشيح ( Filter )
4- دائرة تنظيم الجهد المستمر .

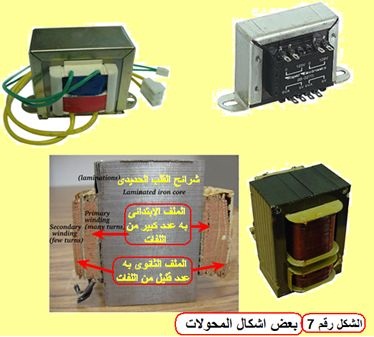

المحول Transformer :
يقوم المحول بتحويل كهرباء
التيار المتردد من جهد إلى آخر مع قليل من الفقد فى القدرة .
عمل المحول فقط
بالتيار المتردد ولهذا يوصل بالمنبع لانه AC .
المحول الرافع يرفع من الجهد
بينما المحول الخافض يخفض من الجهد .
معظم وحدات الامداد بالطاقة تستخدم
المحول الخافض لخفض جهد المنبع المرتفع والخطير ( 220V AC ) إلى جهد منخفض آمن
.
ملف الدخل يسمى الابتدائى وملف الخرج يسمى الثانوى .
لا يوجد أى اتصال
كهربى بين الملفان ولكن يوجد بينهما ربط بالمجال المغناطيسى المتردد المتولد فى
القلب الحديدى للمحول .

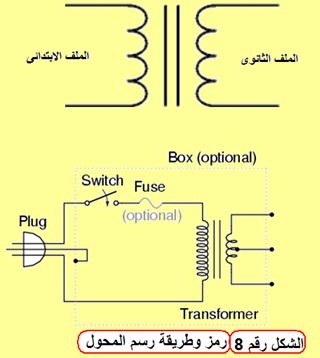

الخطان فى وسط رمز المحول يمثلان القلب الحديدى .
يفقد المحول قدرة صغيرة جدا بحيث يمكن اعتبار أن قدرة الدخل تساوى قدرة الخرج .
لاحظ انه كلما إنخفض الجهد أرتفع التيار .
النسبة بين عدد اللفات فى كل ملف
تعرف بنسبة اللفات turns ratio وهى تحدد النسبة بين الجهود .
المحول الخافض
يكون له عدد كبير من اللفات فى ملفه الابتدائى (الدخل) والذى يوصل الى جهد
المنبع المرتفع وله عدد صغير من اللفات فى ملفه الثانوى (الخرج) لكى يعطى جهد
خرج منخفض .

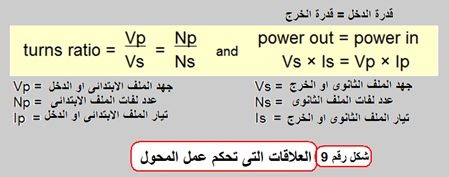

العلاقات التى تحكم عمل المحول هى كما فى الشكل رقم 9 .
قوانين ومعادلات
رياضية كهربائية
ملاحظات :
أ- مقننات المحول : Transformer ratings
عادة ما يعرف المحول بثلاث قيم هى جهد الدخل وجهد الخرج وتيار الخرج (أو الحمل أو الثانوى ) .

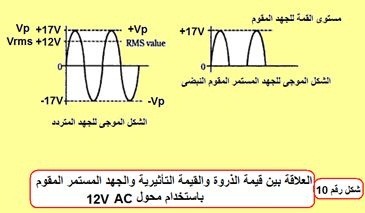

فنقول محول 220فولت – 12 فولت – 3 أمبير أو نقول 220 فولت 12-0-12 فولت 5 أمبير وهكذا . وهذه الجهود والتيارات هى القيم التأثيرية أى RMS التى تقاس بالاجهزة كما ذكرنا .
كما يعرف المحول بقيمة الفولت امبير VA وهى حاصل ضرب قيمة الفولت فى التيار .فالمحول الذى خرجه 12 فولت ويعطى 10 امبير فأنه يكون محول 120 VA
ب- جهود الخرج فى الملف الثانوى تعتمد على العوامل الاتية :
التغيرات فى خط التغذية والهبوط فى الجهد داخل الوحدة نفسها وفى حمل الخرج .
الهبوط الداخلى فى الجهد يشمل جهد الانحياز الامامى على طرفى المقومات (الدايودات ) وجهود التموجات (التعرجات ) والهبوط فى الجهد على منظم الجهد ( اذا كان مستخدما ) . هذه العوامل يجب أن تؤخذ فى الاعتبار عند التصميم .
تيار الملف الثانوى (الخرج) يتحدد بأقصى تيار حمل مطلوب .
والتصمبم الجيد هو الذى يتم فيه اختيار المحول الذى يسمح بالامداد بالقدرة بأكثر من المطلوب بما قيمته 50 % . هذا يؤدى منع مشكلة وجود حرارة زائدة كما يؤدى إلى زيادة عمر وحدة الامداد بالقدرة .
دائرة التوحيد " التقويم "
مقدمة مختصرة عن الدايود (الموحد - المقوم)
الوظيفة (العمل) :
يسمح الدايود للتيار الكهربائى بالمرور فى اتجاه واحد فقط ويسمى الاتجاه الأمامى ولا يسمح له بالمرور فى الاتجاه الآخر ويسمى الاتجاه العكسى .
السهم فى رمز الدائرة يبين اتجاه مرور التيار .
الخصائص :
هبوط الجهد فى الاتجاه الأمامى :
توجد مقاومة صغير جدا للدايود لمرور التيار (يسمى هذا الاتجاه بالاتجاه الأمامى أو اتجاه التوصيل ) . ومن ثم يوجد هبوط فى الجهد على طرفى الدايود وهو موصل حوالى 0.7V لكل الدايودات المصنعة من مادة السليكون .
وهذا الجهد ثابت بغض النظر عن التيار المار ولذلك نجد هذا الانحدار الشديد فى منحنى خصائصه وهو يبين العلاقة بين التيار المار فى الدايود وفرق الجهد الجهد بين طرفيه وهو يوضح أن التيار لا يمر بالدايود طالما أن فرق الجهد بين طرفيه أقل من 0.7V . عند وصول فرق الجهد بين طرفيه إلى 0.7V يسمح بمرور التيار ويظل هذا الجهد ثابت مهما زاد التيار المار به كما فى الشكل .
أقصى جهد عكسى PIV :Peak inverse voltage
عند توصيل جهد عكسى إلى الدايود فإنه لا يوصل , لكن عمليا نجد أنه يمر تيار ضئيل جدا يقدر بالميكروأمبير ويمكن إهماله بالنسبة للتيار الذى يمر فى الاتجاه الأمامى.
ومع ذلك فان جميع الدايودات لها حد أقصى للجهد العكسى وإذا زاد عنه يتلف الدايود ويمرر تيار كبير فى الاتجاه العكسى ويسمى ذلك بالانهيار breakdown .
التوصيل واللحام :
يجب أن يوصل الدايود فى الاتجاه الصحيح .
فى المخططات الأنود يعطى الحرف A أو العلامة (+) بينما الكاثود يعطى الحرف K أو العلامة (-) .
توضع علامة ( طلاء) على الجسم لتبين الكاثود ( فى الاحجام الكبيرة يرسم رمزه على الجسم).
اختبار الدايودات :
- اختبار الدايود باستخدام الافوميتر
- استخدام الأفوميتر الرقمى
يوجد بالافوميتر الرقمى وضع خاص بأختبار الدايود وعادة ما توضع عليه علامة هى رمز الدايود .
وصل الطرف الاحمر (+) إلى الأنود والطرف الاسود (-) إلى الكاثود .
يجب أن يوصل الدايود ويبين المقياس قيمة ( عادة تكون هى الفولت بين طرفى الدايود بالملى فولت أى حول رقم 700 وهو يعنى 0.7V) .
أعكس طرفى الأفوميتر يجب ألا يوصل الدايود ويعطى المقياس دلالة انه خارج المدى.
ب- استخدام الأفوميتر التناظرى (ذو المؤشر) :
ضع المقياس على وضع قياس مقاومة واختار تدريج منخفض وليكن X10 .
من المهم جدا معرفة أن قطبية أطراف الأفوميتر التناظرى تكون معكوسة وهو فو وضع قياس المقاومة .لذلك فالطرف الأسود هو الموجب (+) والطرف الأحمر هو السالب (-) .
وصل الطرف الاسود (+) إلى الأنود والطرف الأحمر (-) إلى الكاثود .
يجب أن يوصل الدايود ويظهر العداد قيمة مقاومة منخفضة .
إعكس أطراف المقياس .
يجب ألا يوصل الدايود ويظهر العداد مقاومة مالانهاية .

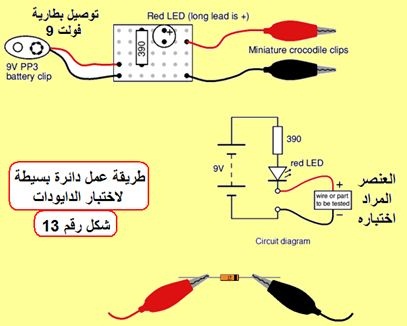

2- اختبار الدايود بدائرة اختبار بسيطة :
3- الدائرة عبارة عن بطارية ومقاومة ودايود مشع لاختبار توصيل الدايود فى اتجاه واحد وعدم التوصيل فى الاتجاه الاخر .
قد يستخدم مصباح بدلا من الدايود المشع فى الدايودات الكبيرة فقط (لا تستخدم مع دايودات الاشارة وإلا تلفت )
| Maximum Reverse Voltage | Maximum Current | Diode |
| 50V | 1A | 1N4001 |
| 100V | 1A | 1N4002 |
| 1000V | 1A | 1N4007 |
| 100V | 3A | 1N5401 |
| 1000V | 3A | 1N5408 |
