وصف الدائرة :
يمكنك من خلال هذه الدائرة البسيطة تشغيل أو إطفاء أي جهاز الكتروني أو كهربائي من مفتاح ضاغط صغير واحد ..
وأفضل مثال على هذه الدائرة هو الأجهزة الحديثة مثل الطابعات و الكمبيوترات

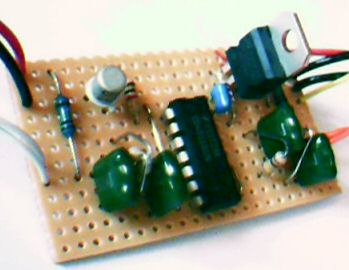

تحتوي هذه الدائرة على JK CMOS FlipFlop 4013

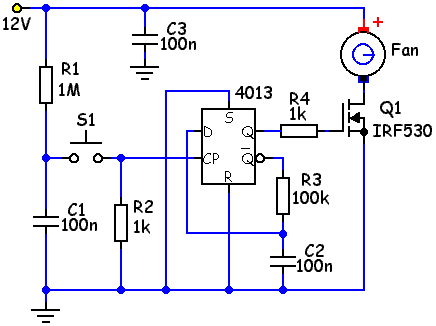

مخطط الدائرة :

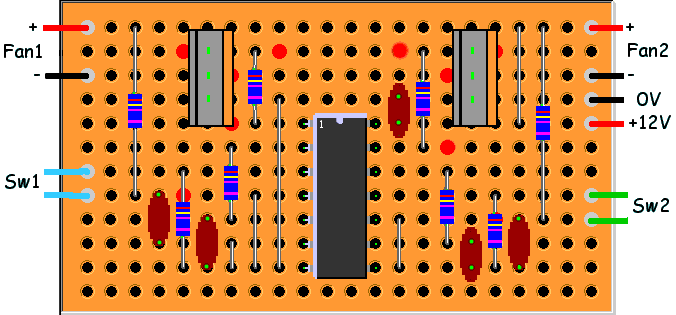

تطوير الدائرة :
مع إضافة عناصر قليلة يمكن أعطاء الدائرة الالكترونية موثوقية أعلى وأداء أفضل .
| Parts List | |
|---|---|
| U1 | 4013B dual D-type Flip Flop, 14-pin DIL socket - cd4013 |
| Q1, Q2 | IRF530 n-channel mosfet |
| R1, R5 | 1M 0.25W |
| R2, R4, R6, R8 | 1k 0.25W |
| R3, R7 | 100k 0.25W |
| C1-C5 | 100n ceramic disc or mylar film |
| Sw1, Sw2 | Normally-open push-button switches to suit. |
