Single ON / OFF push button switch

وصف الدائرة :

يمكنك من خلال هذه الدائرة البسيطة تشغيل أو إطفاء أي جهاز الكتروني أو كهربائي من مفتاح ضاغط صغير واحد ..
وأفضل مثال على هذه الدائرة هو الأجهزة الحديثة مثل الطابعات و الكمبيوترات

تحتوي هذه الدائرة على JK CMOS FlipFlop

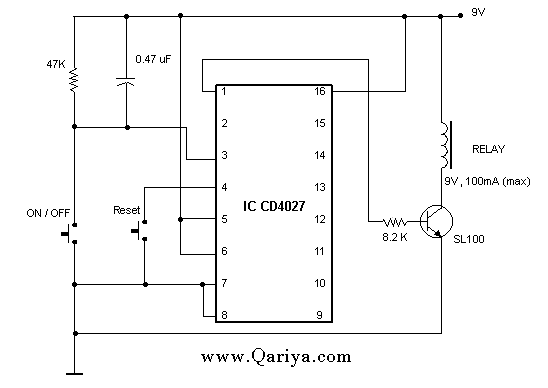

مخطط الدائرة :

Single ON / OFF push button switch

شرح الدائرة :

عند تشغيل الدائرة الالكترونية لأول مره .. وضع الريلية Relay قد يكون إما ON .. أو OFF ..

هذا المفتاح سيجبر الدائرة على إطفاء الريليه مهما كان وضعها .. فهذا المفتاح متصل مع طرف الـ Reset .. لدائرة الـ J.K 4027 ..

فيديو عمل الدائرة الالكترونية :
أضغط هنا

ملاحظات ..
- يمكنك إلغاء المفتاح الـ Reset بشكل كامل .. وترك طرف رقم 4 للدائرة المتكاملة مفتوح ..

- بما أن الدائرة المتكاملة تحتوي على دائرتين J.K ..يمكنك إضافة دائرة مفتاح ON/OFF أخرى .. تتحكم بريليه ثاني .. وعلى نفس الدائرة المتكاملة ..

عناصر الدائرة
