وصف الدائرة :

تعمل هذه الدارة على إطلاق الأمواج فوق السمعية التي تشبه أصوات الزلازل والبراكين التي تأتي قبل حصول الزلزال أو البركان حيث لا تستطيع أذن الإنسان
أن تسمعها بينما تستطيع الحشرات والحيوانات سماعها.

شـرح الدائرة :

تعتمد دوائر طرد الحشرات او القوارض على مبدأ توليد موجة صوت مزعجة بحيث لا يشعر بها الإنسان ..
وبما أن التردد الأقصى لدى البشر هو 20 كيلو هرتز فقط .. و من تجارب العلماء اتضح أن تردد 32 كيلو هرتز هو تردد مؤذي للقوارض وسيجبرها إلى الهرب
وأيضا الترددات العالية جدا .. اعلي من 35 كيلو يمكن أن تؤثر على الحشرات ..

لهذا .. هذه الدائرة تقوم بتوليد تردد فوق صوتي .

تتكون هذه الدائرة من خمس مراحل .. وفي رأيي أن المرحلة الثالثة هي الأهم إما باقي المراحل فهي تكاملية فقط ..

المرحلة الأولى والثانية تقوم بتوليد موجه مختلفة التردد تغذي الدائرة المتكاملة 555 والموصلة بطريقة دائرة أحادية الاستقرار بحيث تخرج الموجة من هذه المرحلة بتردد مضاعف يتحكم بها كل من المقاومة و المكثف المتصل معها ..
المرحلة الرابعة تقوم بتجزيء الموجة إلى موجتين متعاكستين لكي تعطي استطاعة اعلي للسماعة في المرحلة الخامسة ..
يجب ملاحظة استخدام سماعة " Piezo " ذات تردد عالي

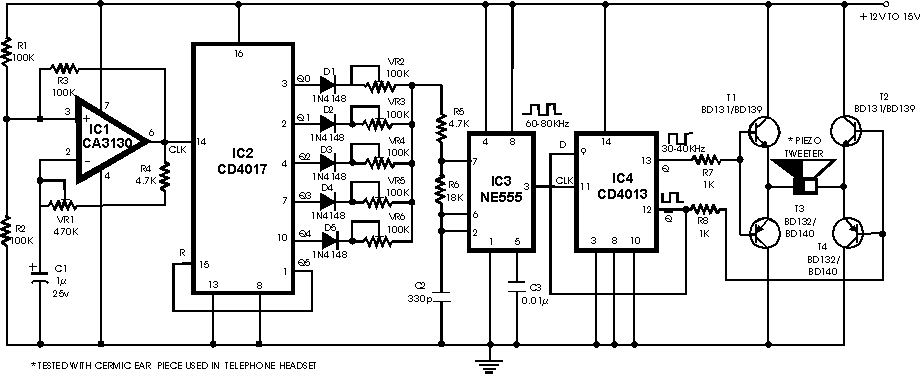

مخطط الدائرة :

نطاق الاستجابة السمعية للكائنات الحية
