دارة طارد الحشرات القرية الإلكترونية : قسم المشاريع الإلكترونية : دوائر ومشاريع متنوعة : طارد الناموس
misquito replies

وصف الدائرة :

تعمل هذه الدارة على إطلاق الأمواج فوق السمعية التي تشبه أصوات الزلازل والبراكين التي تأتي قبل حصول الزلزال أو البركان حيث لا تستطيع أذن الإنسان
أن تسمعها بينما تستطيع الحشرات والحيوانات سماعها.

موصفات الدائرة :

ملاحظة : من أجل القطع.
نوع المجهار " السماعة" :هي سماعات ترددات عالية بيزو كهربائي قطره (2 إنش) .
إن دارة طارد الحشرات تحتاج إلى مكبر استطاعة يعطي (16-20) وات ضمن المنطقة فوق السمعية وإلى مجهار ترددات عالي (tweeter) خاص ذو استطاعة تحمل عالية

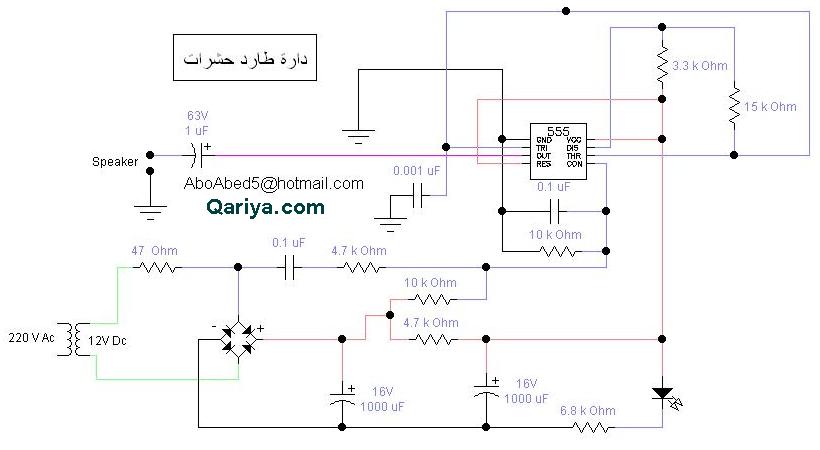

مخطط الدائرة :
misquito replies

شرح الدائرة الالكترونية

تتكون هذه الدائرة من قسمين

  • وحدة تغذية بسيطة ذات جهد 5 فولت إلى 14 فولت وهي تتكون من دائرة قنطرة وبعض مكثفات التنعيم ومتصل القطب الموجب مع طرف رقم 8 للدائرة المتكاملة 555
  • دائرة متكاملة 555 تعطي تردد عالي على الطرف رقم 3 والمتصل مع سماعة .. هذا التردد الصوتي يؤذي البعوض ويجبرها على الابتعاد

نطاق الاستجابة السمعية للكائنات الحية
