Electronic ballast 12 v Circuit

fluorescent circuit

وصف الدائرة :

دائرة تمكنك من تشغيل مصابيح الفلوريسنت بواسطة جهد بطارية 12 فولت مستمر

مميزات الدائرة :

- تحتاج جهد 12 فولت DC

- سهلة وبسيطة وعملية .

- وسريعة الاستجابة .

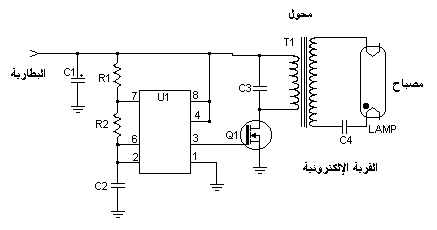

مخطط الدائرة :

عناصر الدائرة :

C1 1 100uf 25V Electrolytic Capacitor
C2,C3 2 0.01uf 25V Ceramic Disc Capacitor
C4 1 0.01uf 1KV Ceramic Disc Capacitor
R1 1 1K 1/4W Resistor
R2 1 2.7K 1/4W Resistor
Q1 1 IRF510 MOSFET
U1 1 TLC555 Timer IC
T1 1 6V 300mA Transformer
LAMP 1 4W Fluorescent Lamp
MISC 1 Board, Wire, Heatsink For Q1
كلمات دليليه  555 , 510
