Types of diodes
Types of diodes

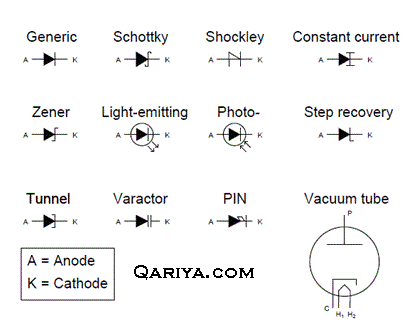

Various symbols of Diode
Various symbols of Diode


ثنائي الجرمانيوم Germanium Diode :
هو ذلك الثنائى - الموحد المصنوع من الجرمانيوم ومحقون بشوائب تكون بلورة موجبة مع شوائب أخرى تكون بلورة سالبة ، بحيث تكون البلورتان الموجبة والسالبة متجاورتين .

ثنائي السيليكون Silicon controlled rectifier Diode :
هي الموحدات المصنوعة من السيليكون ومحقون بشوائب تكون بلورة موجبة مع شوائب اخرى تكون بلورة سالبة ، بحيث تكون البلورتان الموجبة ولسالبة متجاورتين .

ثنائى الانبعاث الضوئي Light Emitting Diode LED :

ثنائي الأنبعاث الضوئي ال L.E.D يشع الضوء عندما يثار بإشارة كهربية.
ويوصل ثنائى الأ نبعاث الضوئى كما في الشكل في الاتجاه الأمامي وتعتمد نظرية عمل هذا الثنائي على أن الطاقة الكهربية المعطاة له بالتوصيل الأمامي تعمل على تحريك حاملات الشحنة مما يؤدي الى تولد فوتونات حرة تنبعث في كل الاتجاهات مسببة اشعاع الضوء .
وتوصل دائما مقاومة قيمتها مابين 680أوم إلى 1 كيلو أوم لتحمي الثنائي البعث للضوء LED

الثنائى الضوئى Photodiode:
تتكون الدايودات المستقبلة للضوء من شبه موصل موجب P وأخر سالب N ونافذة شفافة منفذة للضوء كما يتضح من الشكل. عندما يسقط الضوء على الثنائي الضوئي ، يقوم الضوء بكسر الروابط البلورية ويتحرر عدد من الشحنات التي تسمى بـشحنات الأقلية ، يزداد هذا العدد بزيادة الضوء الساقط مكونا تيارا يسمى بتيار التسريب يستخدم في الدوائر الالكترونية .

الثنائى السعوى Varactor Diode:
تستخدم الثنائيات السعوية كمكثفات متغيرة اعتمادا على الجهد الواقع عليها.

ثنائي زينر Zener diode

دايود شوكلى Shockley diode

موحد السكوتكي - شوتكى Schotky Diode - Schottky Diodes

Small signal or Small current diode
Large signal diodes
Constant current diodes
Step recovery diodes
Tunnel diodes
PIN diodes
LASER diode
Transient voltage supression diodes
Gold doped diodes
Super barrier diodes
Point contact diodes
Peltier diodes
Gunn diode
Crystal diode

Avalanche diode
هذا النوع من الصمام الثنائي يعمل في الانحياز العكسي  " reverse bias "
