BCD Binary coded decimal

cmos ics

عبارة عن دائرة متكاملة تقوم بتحويل الاشارة الثنائية الى كود رقمي يعرض على شاشة السبع شرائح Seven segment

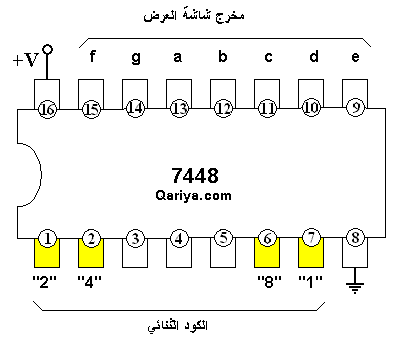

مثال : استخدام الدائرة المتكاملة 7447 او 7448

bcd

7 segment
شاشة العرض

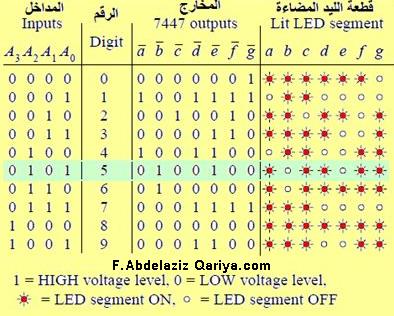

seven segment table

الديكودر " ثنائى مكود عشرى إلى سفن سيمنت" 7447 : BCD-to-seven-segment

الديكودر 7447 مختلف قليلا عن باقى الديكودرات .
عن طريق هذا الديكودر يمكن جعل أكثر من خرج واحد فى نفس الوقت فى الحالة المنخفضة . وهذا هام لأنه يسمح للديكودر 7447 بتشغيل وحدات العرض السفن سيجمنت لإنشاء ارقام مختلفة بتشغيل عدد من قطع الليدات فى نفس الوقت .
على سبيل المثال :

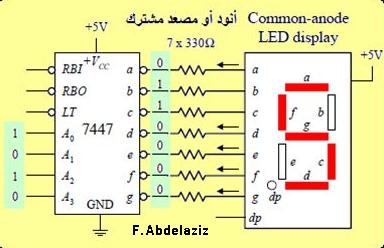

عند وصول العدد 5 بالشكل (0101) أى ثنائى مكود عشرى BCD إلى مداخل الديكودر 7447
(A0-A3) فإن جميع المخارج فيما عد المخارج "مكعوس b " و "معكوس c " تصبح منخفضة . وهذا يؤدى إلى إضاءة قطع الليدات a, d, e, f, g ويقوم الديكودر7447 بسحب تيار من خلال قطع الليدات كما هو مبين التوصيلات الداخلية وجدول الحقيقة .

7447

الديكودر 7447 مزود أيضا بمدخل "فعال فى الحالة المنخفضة " " معكوس " LT لاختبار اللمبات lamp test والذى يمكن استخدامه فى تشغيل جميع قطع الليدات فى نفس الوقت لبيان تلف أى قطعة .
يستخدم كل من المدخل " مدخل إطفاء التموجات أو التعرجات " ripple blanking input " معكوس RBI" والمخرج " مخرج إطفاء التموجات " ripple blanking output " معكوس RBO ) فى تطبيقات وحدات عرض ذات المراحل المتعددة وذلك لخمد أصفار zeros العدد الموجودة بالجهة أو الحافة الأمامية leading-edge أى الأصفار الموجودة جهة اليسار و أو الأصفار الموجودة بالجهة أو الحافة الخلفية trailing-edge أى الأصفار الموجودة جهة اليمين فى الأعداد العشرية ذات الأرقام المتعددة .
فعلى سبيل المثال باستخدام مداخل ومخارج إطفاء التموجات يمكن عمل تعبير ذات 8 أرقام 8-digit مثل 0056.020 وإظهار 56.02 وإخماد الأصفار الموجودة فى المقدمة (من اليسار) والصفر الموجود فى المؤخرة (جهة اليمين) .
يتم الحصول على إخماد الأصفار الموجودة جهة اليسار (الحافة الأمامية) بتوصيل مخرج إطفاء التموجات للديكودر بمدخل إطفاء التموجات للمرحلة التالية . ديكودر مرحلة الخانة ذات الأهمية القصوى (أقصى اليسار) يجب أن يوصل مدخله الخاص بإطفاء التموجات بالأرضى . نفس الخطوات تستخدم لعمل إخماد تلقائي للأصفار الموجودة بالمؤخرة (جهة اليمين) فى الجزء المقابل للكسر العشري .
