شاشة السبع شرائح القرية الإلكترونية : قسم الإلكترونيات : ركن المبتدئين : الإلكترونيات الرقمية : شاشة السبع شرائح
Seven segment display

seven segment
عارضة الأرقام السباعية - السفن سقمنت

عبارة على مجموعة من الديودات المضيئة بارتفاع 11 أو 13 مليمتر مرصوفة 3 منها بوضع أفقي وأربع بوضع عمودي ( رأسي ...شاقولي ) تمكن من تمثيل الأرقام من 0 إلى 9

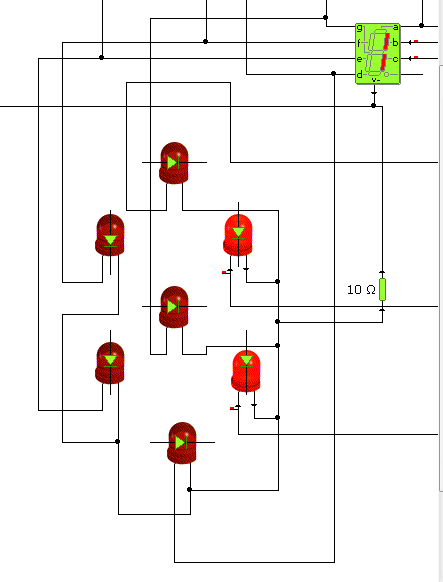

seven segment circuit

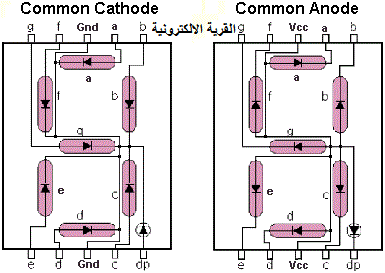

seven segment design

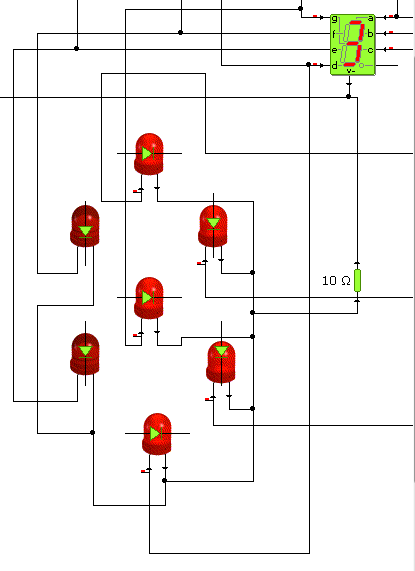

seven segment circuit 2


يكون التمثيل الرقمي في العارضة الموحدة الكاتود أي أن الكاثودات السبع مجمعة عند الجهة السالبة من التغذية ( الأرضي )
عند تمثيل الرقم 2 مثلا لا بد من تغذية الأطراف e .d . g .b .,و a مع وصل مجمع الكاتودات إلى الجانب السالب من تغذية
عند شراء عارضة الأرقام السباعية تثبت من أي من الصنفين موصولة الأنود أم موصولة الكاتود

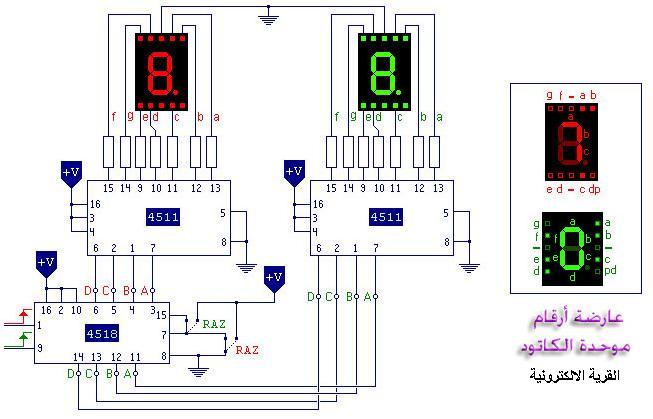

نموذج لعمل العارضة مع عداد

seven segment diagram


الدائرة المتكاملة 4511 تعمل من ناحية كمفك للرموز الواردة من عداد كالدارة 4518 أو الدارة 4029 ومن ناحية أخرى يغذي عارضة الأرقام السباعية ( سبع ديودات مضيئة ) حسب الرمز الذي قام بفكه تستعمل7 مقاومات بين مفك ( الرموز 4011 ) والعارضة لتحديد شدة التيار يمكن استعمال مقاومات بقيمة 330أوم بالنسبة للجهد 9 فولت
المداخل : A.B.C.D تكون على الأطراف 1 . 2 . 6 و7 وهي أطراف مخصصة لتقبل 4 بايت bits وهي تتعامل مع منطق 0 أو 1 وهو المطلوب تحليلها حسب الجدول التالي :

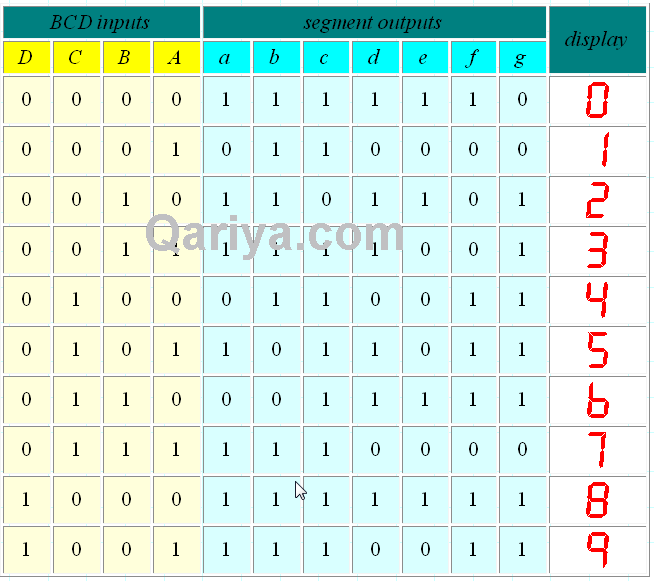

seven segment table

لمشاهدة العارضة تعمل

هنا بعض اشهر المخططات لشاشات عرض سبع شرائح

مخطط سبع شرائح

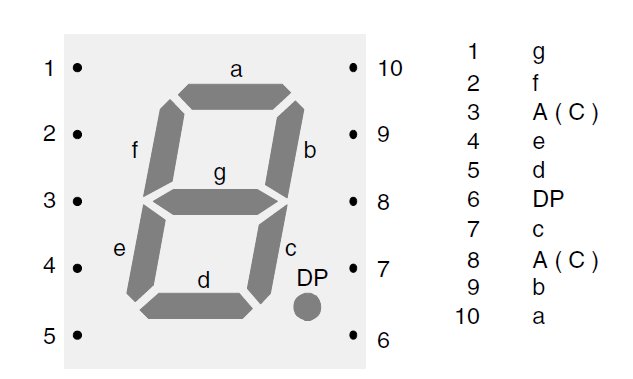

seven segment pinout

لتفاصيل أكثر أو للاستفسار أضغط هنا
