وصف الدائرة :
دائرة مكبر قدرة سهلة التركيب ويتكون من عناصر متوفرة ورخيصة .. يمكن استخدام هذه الدائرة كا مضخم قدرة للسيارات أو لأجهزة الكمبيوتر
مواصفات الدائرة :
تعطي هذه الدائرة قدرة 20 واط

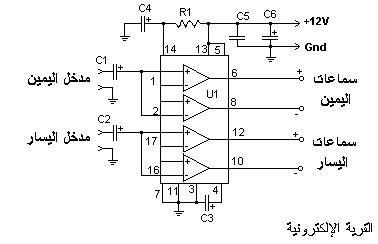

الدائرة الالكترونية :
- يتم توصيل الدائرة إلى سماعات 4 او 8 أوم
- يجب تثبيت مبدد حراري مناسب مع جسم الدائرة المتكاملة .
- جهد الدائرة الالكترونية هو بطارية السيارة 12 فولت
| R1 | 1 | 39K 1/4 Watt Resistor |
| C1,C2 | 2 | 10uf 25V Electrolytic Capacitor |
| C3 | 1 | 100uf 25V Electrolytic Capacitor |
| C4 | 1 | 47uf 25V Electrolytic Capacitor |
| C5 | 1 | 0.1uf 25V Ceramic Capacitor |
| C6 | 1 | 2200uf 25V Electrolytic Capacitor |
| U1 | 1 | TDA1554 Two Channel Audio Amp Chip |
