What is a Solenoid Valve

 الصمام "  السنيلويد  " هو عبارة عن عنصر كهربائي يتحكم بمرور السوائل او الغازات كهربائياً " محبس الكتروني " .. أي يتم فتحه وغلقه عن طريق إشارة متصلة مع ملف الصمام .. أي يعمل كا صنبور " حنفية كهربائية "

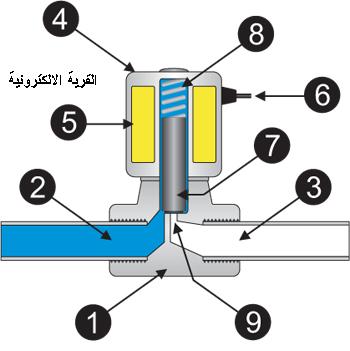

تركيب و أسس صمام السنولويد Solenoid Basic

solenoid

  1. جسم الصمام
  2. مدخل الصمام .. وهو عبارة عن أنبوب يحتوي على سائل او غاز
  3. مخرج الصمام
  4. المحبس  Solenoid
  5. ملفات التحفيز Coil
  6. أسلاك توصيل ملف التحفيز
  7. أداة الغلق والفتح للصمام
  8. زنبرك " سبرنج " Spring
  9. فتحت الغلق / الفتح

كيف يعمل الصمام الكهربائي Solenoid

عند وصول إشارة كهربائية إلى ملف تحفيز الصمام .. عندها سيتولد مجال مغناطيسي داخل الصمام وينجذب معها أداة الغلق / الفتح الحديدية مما تسمح بمرور السائل / الهواء إلى المخرج , وهنا مقطع فيديو بسيط يوضح عمل الصمام الكهربائي

فيديو شرح عمل و تركيب Solenoid Valve

رمز الصمام الكهربائي في المخططات الكهربائية

Solvalve symbol

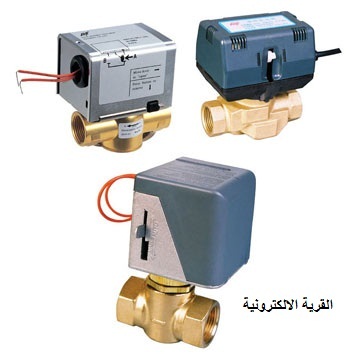

توجد صمامات كهربائية يتم التحكم بها بشكل تدريجي في فتح او التقليل او التحكم في تدفق السوائل وهي تسمى بـ Motorized Valve و يتم  التحكم عن طريق محرك صغير يثبت على الصمام

Motorized Valve

كلمات دليليه EMV , Electronic Motorized Valve , Motorize, Electromagnetic
