الكنتكتر Contactor عنصر كهرومغناطيسي و هو عبارة عن أداة تعمل كـ مفتاح أوتوماتيكي عن طريق تنشّط ملفه عندما يستلم إشارة كهربائية. وله مجموعة من الموصلات (نقاط توصيل ) ويمكن أن تأخذ واحد أو العديد من مجموعات الموصلات.


يمكن ان يعمل الملف بفولتية منخفضة (24 فولت) بينما نقاط التوصيل تعمل بفولت عالي (380 فولت أو أعلى ) .

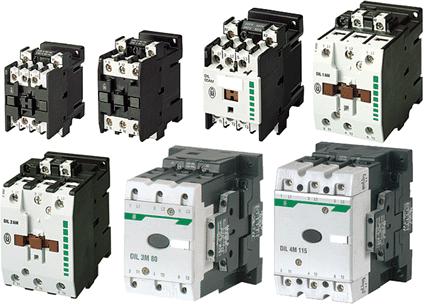

ويمكن ان يكون بالعديد من الأشكال و أحجام و السعة لكن جميعا يعملون بنفس الأسلوب .

contactors


وعندما ينشط الملف تتولد قوة مغناطيسية قوية تعمل على إغلاق مجموعات نقاط التوصيل الكهربائية.
تلك المجموعات يمكن أن تكون مفتوحة عادة (no) أو مغلقة عادة (nc)


ويظهر كونتكتر في الرسم التخطيطي ويعطي اسم قصير عادة يوضع بجانب الملف الذى يكون على شكل دائرة كما هو موضح بالشكل

contactor

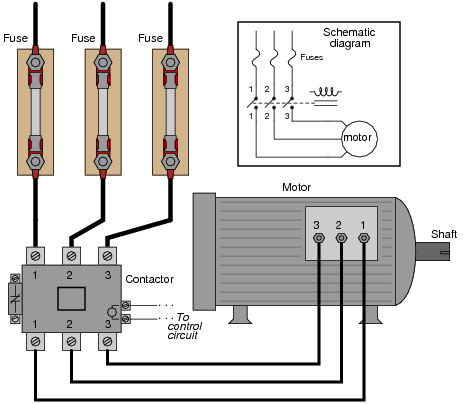

هنا مثال لمخطط تشغيل محرك ثلاثي الاوجه عن طريق كنتكتور

دائرة كنتكتور

الفرق بين الكنتكتر و الريلية

  1. في الغالب حجم الكونتكتر اكبر من الريلية
  2. يمتاز الكونتكتر بأنه يستطيع تمرير تيارات عالية ..
  3. بسبب محدودية تيار نقاط الريلية هو يستخدم في دوائر التحكم الكهربائية
  4. الكونتكتر يستخدم في دوائر التشغيل فهو مصمم للتيارات والقدرات العالية
  5. الريلية متعدد الاطراف .. بينما الكونتكر له اطراف محدده
  6. الريلية يحتاج الى نقاط لحام او الى قاعدة لتوصيل اطرافه مع الاسلاك
  7. بعض انواع الكونتكترات تملك امكانية تركيب نقاط توصيل او قطع اضافية
